Yangın merdiveni, mimari tasarımın bir eklentisi veya formalite icabı binanın cephesine iliştirilmiş metal bir iskelet değil, termodinamik dengeler ve insan psikolojisi gözetilerek kurgulanan entegre bir yaşam koruma sistemidir. Binaların Yangından Korunması Hakkında Yönetmelik ve uluslararası yangın güvenliği standartları (NFPA 101 vb.) çerçevesinde yangın merdivenleri, alevlerin, ölümcül zehirli gazların ve yüksek ısının tahliye hattına sızmasını engelleyen korunaklı kaçış yollarının omurgasını oluşturur.


Yangın Merdiveni ve Kaçış Dinamikleri

Yangın kaçış güvenliği, tek bir strüktürden ibaret olmayıp birbirine bağlı teknik disiplinlerin kesişiminde çalışır. Bu kavram ağının merkezinde yer alan yangın kompartımanı, yangının ve dumanın binanın diğer bölümlerine yayılmasını belirli bir süre (örneğin 60, 90 veya 120 dakika) engelleyen yapısal bölümlendirmeyi temsil eder. Yangın merdivenleri bu kompartıman sınırları içerisinde mutlak güvenli hacimler olarak tasarlanmak zorundadır.

Tahliye hattının kesintisizliği, kaçış genişliği ve kaçış mesafesi hesaplamalarıyla doğrudan ilintilidir. Binadaki en uzak noktadan güvenli bir çıkışa veya yangın merdiveni yangın güvenlik holüne olan yürüme mesafesi, yangın algılama ve sprinkler sistemlerinin varlığına göre değişkenlik gösterir. Yangın güvenlik holü, kaçış merdivenini kat hollerinden ayıran ve aradaki duman geçişini bloke eden bir hava kilidi görevi üstlenir. Bu hollerde ve kaçış merdiveni yuvalarında devreye giren pozitif basınçlandırma sistemleri, merdiven kovasında kat alanlarına kıyasla en az 50 Pa basınç farkı yaratarak kapılar açıldığında bile zehirli duman ve gazların merdiven boşluğuna girmesini fiziksel bariyer prensibiyle durdurur.

Merdiven kovasının mekanik dayanımı, kaçış merdiveni sahanlıklarının basamak genişlikleriyle uyumu ve basamak geometrisi (rıht yüksekliğinin en fazla 17,5 cm, basamak genişliğinin en az 28 cm olması gibi biyomekanik gereksinimler), paniğe kapılmış kalabalıkların yığılmadan zemin kotundaki nihai güvenli açık alana intikalini belirler.



Teknik Bilgiler:

Yangın güvenliği alanında en sık rastlanan yanılgı, bina dışına sonradan eklenen açık çelik konstrüksiyon merdivenlerin her zaman daha güvenli ve pratik bir çözüm sunduğu inancıdır. Sahadaki denetimler ve yangın mühendisliği simülasyonları göstermektedir ki, cepheye monte edilen açık metal merdivenler, binanın pencerelerinden veya dış cephe kaplamasından yükselecek alev, duman ve radyant ısıya doğrudan maruz kalır. Bu durum, merdiveni kullanan kişilerin daha kaçış yolundayken termal şoka girmesine veya dumandan zehirlenmesine yol açabilir. Yönetmelik uyarınca, belirli yapı yüksekliklerinin üzerindeki binalarda dış merdivenler doğrudan kısıtlanmış ve tamamen korunumlu, yangına en az 120 dakika dayanıklı şaft içine alınmış iç kaçış merdivenleri zorunlu kılınmıştır.

İkinci kritik ezber, dairesel (spiral) merdivenlerin estetik ve alan tasarrufu sağladığı gerekçesiyle her türlü projede yangın merdiveni olarak kabul görebileceğidir. Binaların Yangından Korunması Hakkında Yönetmelik, dairesel merdivenlerin kaçış merdiveni olarak kullanılmasına son derece dar sınırlar içinde ve yalnızca çok düşük kullanıcı yüküne sahip, yüksekliği sınırlı yapılarda izin verir. Yoğun duman altında görme mesafesinin sıfıra yaklaştığı ve panik anında insanların koşarak indiği bir senaryoda, dairesel merdivenlerin basamak genişliklerinin iç kısımlarda daralması ölümcül düşme, takılma ve ezilme zincirleme kazalarına zemin hazırlar.

Bir diğer yaygın uygulama hatası ise kaçış merdiveni kapılarının hırsızlık veya güvenlik gerekçesiyle kilitlenmesi veya bu kapılarda normal kapı kollarının kullanılmasıdır. Kaçış kapıları, binanın içinden kaçış yönüne doğru basılarak anında açılabilen panik bar donanımıyla teçhiz edilmeli ve kesinlikle anahtarla kilitlenmemelidir. Kaçış güvenliği, mülkiyet güvenliğinden her zaman önceliklidir; dışarıdan girişin engellenmesi gerekiyorsa, bunu kaçış yönünü bloke etmeden sağlayan elektromanyetik kilit açma sistemleri kullanılmalıdır.



Yasal Mevzuat, Boyutsal Standartlar ve Entegrasyon Kriterleri

Binaların Yangından Korunması Hakkında Yönetmelik hükümleri doğrultusunda kaçış yolları ve yangın merdivenlerinin tasarımı, yapı yüksekliği, yapı inşaat alanı ve kullanım sınıfı (konut, toplanma amaçlı, ticaret amaçlı vb.) parametrelerine göre şekillenir. Konut yapılarında bina yüksekliği 21.50 metreyi, diğer yapılarda ise 30.50 metreyi aşan tüm binalarda en az iki bağımsız kaçış merdiveni tasarlanması esastır. Bu iki merdiven arasındaki mesafe, birbirini yedekleyecek biçimde, aralarındaki diyagonal mesafenin belirli bir oranından az olamayacak şekilde planlanır; böylece bir kaçış yolunun alev veya dumanla bloke olması halinde diğerine erişim garanti altına alınır.

Kaçış merdivenlerinin yapısal yangın dayanımı, en az 120 dakika yangına mukavim duvar ve döşemelerle sağlanmalıdır. Kaçış merdivenine açılan kapıların ise en az 90 dakika yangına ve duman sızdırmazlığına sahip olması, kendiliğinden kapanan hidrolik mekanizmalar içermesi mecburidir. Yangın güvenlik holü oluşturulduğunda, hole açılan kapı en az 60 dakika, holden merdivene açılan kapı ise en az 60 dakika yangına dirençli seçilerek kademeli koruma oluşturulur.

Merdiven genişlikleri, kaçış yolu üzerinde öngörülen kullanıcı yükü katsayıları ile hesaplanır. Genel kural olarak hiçbir kaçış merdiveni net genişliği 100 cm'den, konutlarda ise 80 cm'den az olamaz. Merdiven yuvalarında elektrik panosu, doğalgaz borusu, su tesisatı sayaçları veya kaçış alanını daraltacak hiçbir yanıcı malzeme ve depolama unsuru barındırılamaz.

Tahliye hattının aydınlatılması ve yönlendirilmesi de yasal olarak hayati bir bileşendir. Şebeke elektriğinin kesilmesi durumunda devreye giren ve en az 120 dakika boyunca kesintisiz ışık sağlayan acil durum aydınlatma armatürleri ile fosforlu veya kendinden aydınlatmalı acil çıkış yönlendirme levhaları, zeminde ve göz hizasında kesintisiz bir kaçış hattı kılavuzluğu sunar. Pozitif basınçlandırma fanlarının yedek jeneratör hattına bağlı olması, yangın söndürme ekipleri binaya müdahale edene kadar kaçış omurgasının zehirli gazlardan arındırılmış kalmasını temin eder..

Binaların Yangından Korunması Hakkında Yönetmelik kapsamında yangın merdivenlerinde pozitif basınçlandırma debisi ve fan kapasitesi nasıl hesaplanır?

Pozitif basınçlandırma tasarımında mekanik mühendisliğin temel amacı, statik ve dinamik akışkanlar mekaniğini birleştirerek kaçış hattını bir bariyer haline getirmektir. Bu süreçte hazır şablon yaklaşımlar yerine binanın mimari kabuğunun fiziksel sızıntı davranışı üzerinden özgün hesap kurgulanır.

Kapalı Şaft Kararlı Hal Sızıntı Rejimi

Herhangi bir tahliye kapısı açılmadığında merdiven hücresi kapalı bir hacim gibi davranır. Fanın bastığı hava, yalnızca kapı fitillerindeki toleranslardan, merdiven duvarlarının derz mikro çatlaklarından ve şaft geçiş noktalarından kaçar.

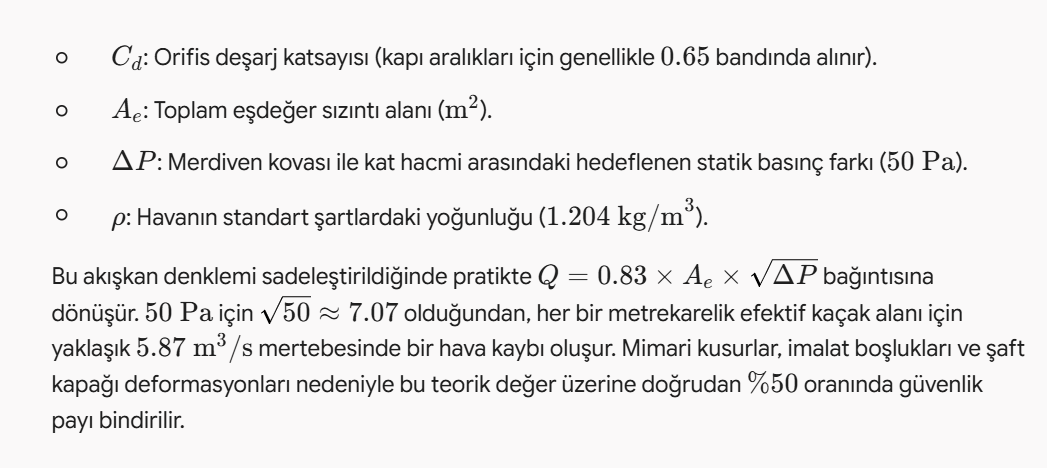

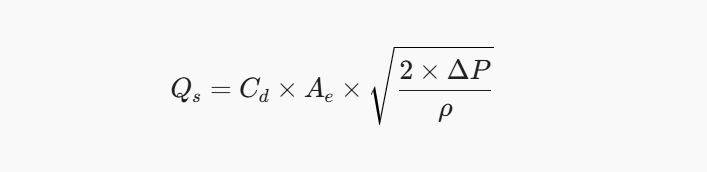

Basınç farkı ile debi arasındaki ilişki orifis akış kanununa dayanır:





Dinamik Boşalma ve Açık Kapı Kritik Hava Perdesi

Kaçış başladığında senaryo kapalı basınç tankından açık menfezli tünel dinamiğine evrilir. Yangın katındaki kapının açılması, merdiven yuvasındaki havanın kat alanına doğru ani bir hız gradyanıyla hücum etmesine yol açar. Bu fazda aranan şart, havanın geriye dönük girdaplar ve türbülans yaratmadan koridor tarafına doğru itilmesidir.

TS EN 12101-6 Sınıf A (tahliye öncelikli) veya Sınıf B (müdahale öncelikli) yaklaşımlarında, açık kapı kesitinden geçmesi gereken doğrusal hava hızı ($v$) en az $0.75 - 1.0\text{ m/s}$ bandında sabit tutulmalıdır.

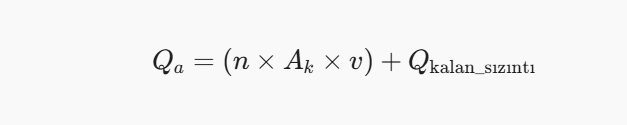

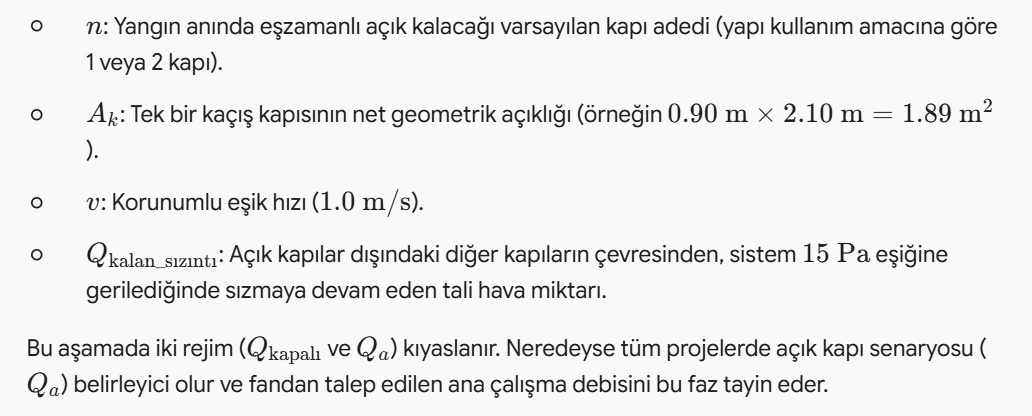

Açık kapı rejimindeki net hava ihtiyacı:






Sistem Kararlılığı, Basınç Sınırlama ve Aşırı Yük Yönetimi

Sistem debisinin büyüklüğü kadar, kapıların ani kapanması anında oluşacak basınç piklerinin yönetimi de hayati bir mühendislik problemidir. Kapılar sertçe kapandığında yüksek debili fan kovayı aşırı basınçlandırarak bir hava pistonuna dönüştürür. Merdiven içi basınç 60 - 70 Pa düzeyini aştığında, tahliye kapılarına etki eden tork artar ve 110N yönetmelik sınırını aşarak çocukların veya yaşlıların kapıyı açmasını fiziksel olarak imkânsız hale getirir.

Bunu önlemek için iki teknik metot uygulanır:

• Frekans Konvertörlü (VFD) Dinamik Kontrol: Kovanın kritik katlarına yerleştirilen diferansiyel basınç sensörleri, merdiven ile kat holü arasındaki farkı anlık okur. Kapı açılıp basınç 15 Pa'ya düştüğünde fan motoru tam devirde döner; kapı kapandığında sensör sinyaliyle fan devri milisaniyeler mertebesinde kısılarak basınç 50 Pa bandında kilitlenir.

• Barometrik Tahliye Damperi: Şaftın en üst kotuna takılan, mekanik ağırlık mekanizmasıyla 50 Pa eşiğine kalibre edilmiş ağırlıklı kapaklar kullanılır. Basınç 50 Pa'yı aştığında kapak otomatik olarak açılarak fazla havayı atmosfere tahliye eder.



  Akış Homojenliği ve Şaft Dağıtım Kriteri

  Merdiven kovası tek bir boru gibi düşünülemez; bina yükseldikçe hava sürtünmesi ve baca etkisi (stack effect) dikey akış dengesini bozar. Bu nedenle bina yüksekliği 25 m'yi geçen yapılarda havanın tabandan veya tavandan tek bir menfezle basılması tasarım hatasıdır. Dikey bir basınçlandırma şaftı inşa edilerek havanın en fazla her 3 katta bir yerleştirilen ayarlanabilir kanatlı menfezlerle şafta dağıtılması zorunludur. Böylece zemin katta da, en üst katta da 50 Pa dengesi homojen şekilde korunur.
