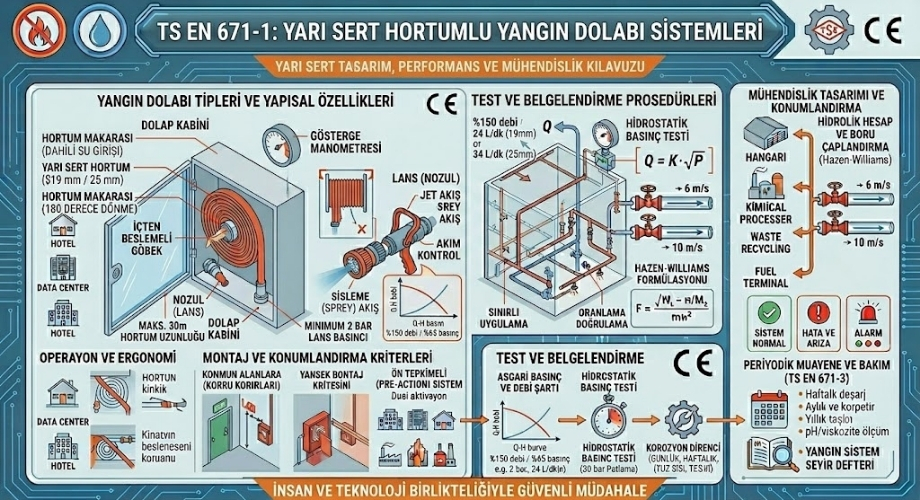

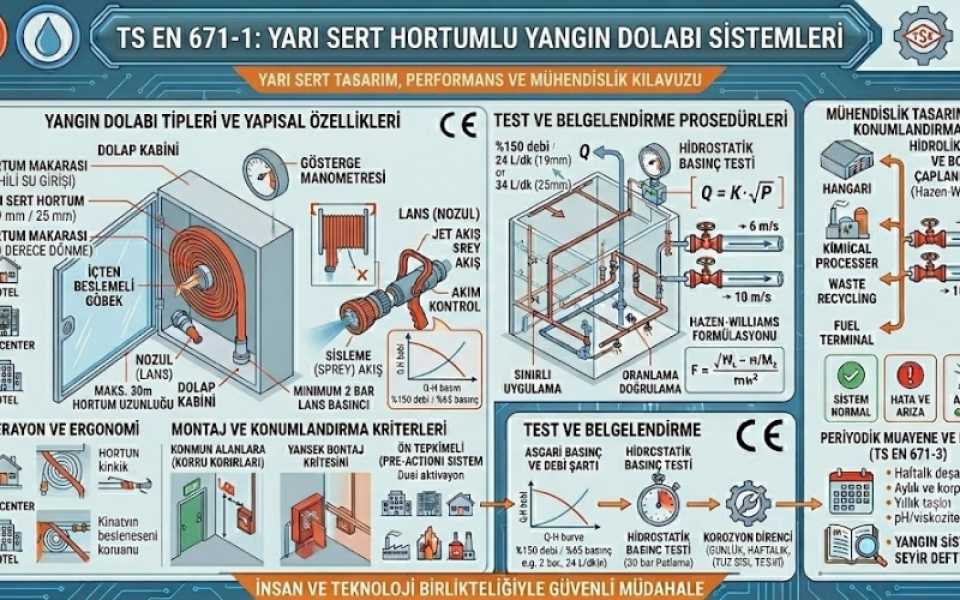

TS EN 671-1: Yarı Sert Hortumlu Yangın Dolabı Sistemleri Tasarım, Performans ve Mühendislik Kılavuzu

TS EN 671-1, binalardaki sabit yangın tesisatlarının bina içi ilk müdahale omurgasını oluşturan yarı sert hortumlu yangın dolabı sistemlerinin mekanik dayanım sınırlarını, hidrolik deşarj karakteristiklerini (K-faktörü ve akış parametreleri), makara dönme torklarını ve lans (nozul) püskürtme geometrilerini uluslararası mühendislik normlarıyla regüle eden harmonize ürün ve tasarım standardıdır.

Sistem mimarisi; profesyonel itfaiye ekipleri sahaya ulaşmadan önce, yapı içindeki eğitimsiz veya amatör kullanıcıların bile su basıncı altındayken katlanma, bükülme veya tıkanma yaşamadan hortumu her yöne sererek yangının ilk evresine (akkor veya alevli aşama) yüksek sönümleme gücüyle müdahale edebilmesi mantığı üzerine kurulmuştur. Oteller, alışveriş merkezleri, yüksek katlı konutlar, eğitim kurumları ve hastaneler gibi insan sirkülasyonunun yoğun olduğu yapılardaki sabit yangın istasyonları; su yollu (içten beslemeli) göbek mekanizmaları, lansın jet-sprey kırılımları ve nominal iç çap varyasyonları ile doğrudan bu standardın teknik parametrelerine göre boyutlandırılır.

Yapı Malzemeleri Yönetmeliği (305/2011/AB) kapsamında yasal olarak CE markalaması zorunlu olan bu sistemler; binaların yangından korunması hakkındaki ulusal yönetmeliklerin bina içi hortum tesisatlarındaki hidrolik ve mekanik uygunluk kriterlerini belirleyerek, sürdürülebilir can ve mal emniyetini mühendislik tabanlı bir zorunluluk olarak bağlayıcılığa kavuşturur.

Yarı Sert Hortum Morfolojisi ve Mekanik Akış Geometrisi

Bina içi yangın dolaplarında amatör kullanıcıların en büyük handikapı, acil durum anındaki panik ve stresle birlikte hortumu açarken yaşayabilecekleri fiziksel karmaşadır. TS EN 671-1 standardı, bu operasyonel risk faktörünü tamamen ortadan kaldırmak amacıyla yassı bez hortumların aksine, içinden su geçmediği anlarda bile dairesel formunu, yani nominal kesit çapını koruyan yarı sert (semi-rigid) hortum yapısını zorunlu kılar.

Hortum Çapları ve Uzunluk Sınırları

Tasarımcı mühendis ve mimari uygulamacılar, projedeki risk analizine ve ihtiyaç duyulan su debisine göre standartta tanımlanan iki ana nominal iç çap varyasyonunu tercih eder:

• 19 mm Nominal Çaplı Sistemler: Genellikle yangın yükünün daha düşük olduğu, hafif tehlike sınıfındaki ofis binaları, okul koridorları veya otel katlarında esneklik ve hafiflik sağlamak amacıyla seçilir. Amatör kullanıcıların hortumu taşıması ve lansı kontrol etmesi oldukça pratiktir.

• 25 mm Nominal Çaplı Sistemler: Yangın yükünün daha yüksek olduğu, orta tehlike sınıfındaki ticari alanlar, otoparklar veya endüstriyel tesislerin idari kısımlarında daha yüksek su debisi elde etmek amacıyla projelendirilir.

Standart, hortumun su basıncı altındayken kullanıcı tarafından kontrolünün kaybedilmemesi, sürükleme esnasında sürtünme direncinin aşırı artmaması ve hat sonu basınç kayıplarının (hidrolik sürtünme) optimize edilmesi adına hortum uzunluğunu kesin bir mühendislik sınırı ile en fazla 30 metre olarak belirlemiştir. 30 metreyi aşan mesafeler için hortum boyunu uzatmak yerine mimari plan üzerinde yeni bir yangın dolabı istasyonu tanımlanması yasal bir zorunluluktur.

Makara Tasarımı ve İçten Beslemeli Göbek Mekaniği

TS EN 671-1 standardına uygun bir yangın dolabını, sıradan hortum mekanizmalarından ayıran en kritik yapısal özellik, su yollu (içten beslemeli) makara göbeğidir. Bu mekanik tasarım, acil durumlarda saniyelerin bile ne kadar kritik olduğunu doğrudan adresler.

Kesintisiz Akış ve Hareket Kabiliyeti

Standart, makara ve dolap bütünlüğünün sahadaki operasyonel esnekliğini şu parametrelerle regüle eder:

• Hortum Tamamen Açılmadan Deşarj: Geleneksel bez hortum sistemlerinde suyun akabilmesi için hortumun makaradan tamamen çözülmesi ve yere serilmesi gerekir; aksi takdirde katlı kalan kısımlar su akışını tamamen bloke eder. TS EN 671-1 sistemlerinde ise hortumun sadece 2 veya 3 metresi makaradan çözülmüş olsa dahi, vana açıldığı anda su doğrudan hortum göbeğindeki eksenel sızdırmazlık contalarından geçerek lans ucuna ulaşır. Bu sayede dolabın hemen dibindeki küçük ölçekli bir yangına saniyeler içinde müdahale edilebilir.

• 180 Derece Salınım Aksı: Yangın dolabının yerleştirildiği niş veya duvar yüzeyinden hortumun her yöne serbestçe çekilebilmesi için makara gövdesi, dolap kabinine sabitlenmiş döner bir kol (menteşe) üzerine monte edilir. Makaranın yatay düzlemdeki bu salınım açısı en az 180 derece olmak zorundadır. Bu salınım sayesinde hortum dolaptan dışarıya doğru çekildiğinde keskin dolap kenarlarına sürtünerek aşınmaz, yırtılmaz veya sıkışma yapmaz.

Hidrolik Performans Parametreleri ve Nozul (Lans) Teknolojisi

Bir yangın dolabı istasyonunun can kurtarma performansı, yangının merkezindeki (core) termal enerjiyi baskılayabilecek asgari su kütlesini ve bu kütleyi alevlere ulaştıracak fırlatma mesafesini üretebilmesiyle ölçülür. TS EN 671-1, lans girişindeki hidrolik basınç ile deşarj miktarını matematiksel bir kararlılığa bağlar.

Standardın belirlediği katı kural uyarınca, boru şebekesinin binadaki hidrolik olarak en dezavantajlı (en üst katta ve pompaya en uzak konumda) bulunan yangın dolabında, lans açıkken ölçülen dinamik işletme basıncı en az 2 bar (0,2bMPa) olmak zorundadır. Bu asgari 2 bar basınç altında; 19 mm çapındaki bir hortum sisteminden kesintisiz olarak en az 24 L/dk, 25 mm çapındaki bir hortum sisteminden ise en az 34 L/dk su debisi elde edilmesi mecburidir. Bu debilerin altındaki değerler, suyun alevleri boğma ve soğutma kapasitesini yetersiz kılacağından projelendirme aşamasında yangın pompa dairesinin basma yüksekliği ($H$) hesabı bu hidrolik kritere göre revize edilir.

Nozul Fonksiyonelliği ve Püskürtme Rejimleri

Dolap uçlarında yer alan kontrol lansları, kullanıcının yangının türüne ve mesafesine göre müdahale şeklini değiştirebilmesi için çok fonksiyonlu bir yapıda üretilir. Lans üzerinde mekanik olarak üç ana konum bulunur:

• Kapalı Konum: Kullanıcı yangın mahalline ilerlerken veya konum değiştirirken su israfını ve gereksiz su hasarını önlemek adına akışı lans üzerinden tamamen kesebilir.

• Jet (Düz Akış) Konumu: Suyu tek bir kompakt hat halinde, dağıtmadan yüksek hızla ileriye fırlatan moddur. Standart uyarınca 2 bar basınçta jet akışının etkili fırlatma mesafesi en az 10 metre olmak zorundadır. Bu mod, uzaktaki alevlerin kalbine doğrudan müdahale etmek için kullanılır.

• Sprey (Sisleme) Konumu: Suyu mikro damlacıklara bölerek konik bir şemsiye şeklinde püskürten moddur. Geniş bir yüzeye yayılan su damlacıkları havadaki ısıyı hızla absorbe ederek ortamı soğutur ve aynı zamanda kullanıcının önünde bir su perdesi oluşturarak onu yoğun radyasyon ısısından (ısı kalkanı) korur. Standart, sprey modundaki konik püskürtme açısının asgari sınırlarını ve damlacık dağılım homojenliğini test ederek onaylar.

Metalurjik Mukavemet, Korozyon Direnci ve Çevresel Yaşlandırma

Yangın dolapları, binaların kullanım ömrü boyunca (onlarca yıl) çoğunlukla pasif bir şekilde acil durum anını bekleyen donanımlardır. Bu statik bekleme sürecinde, borulardaki suyun kalitesine veya ortamdaki neme bağlı olarak vanaların kilitlenmemesi, rekorların oksitlenmemesi ve hortum kauçuğunun çatlamaması sistemin sürdürülebilir güvenilirliği açısından hayati önem taşır.



Laboratuvar Sertifikasyon Testleri

TS EN 671-1 standart sertifikasyon sürecinde, yangın dolabını oluşturan tüm bileşenler akredite laboratuvarlarda ağır mekanik ve kimyasal stres testlerine tabi tutulur:

• Yüksek Basınç Dayanımı: Yarı sert hortumların normal şebeke koşullarındaki maksimum çalışma basıncı $12\text{ bar}$ olarak kabul edilir. Ancak ani basınç şoklarına (su koçu darbesi) karşı emniyet marjı sağlamak adına, üretim bandından alınan hortum numunelerinin laboratuvar ortamında en az 30 bar hidrostatik patlama basıncına dayanıklı olduğu kanıtlanmak zorundadır. Komple vana ve göbek düzeneği ise $18\text{ bar}$ basınç altında sızdırmazlık testinden geçer.

• Korozyon ve Tuz Sisi Bağışıklığı: Su yolları, giriş vanaları ve hortum bağlantı kaplinleri pirinç, bronz veya paslanmaz çelik gibi korozyona dirençli alaşımlardan üretilir. Dolap kabini ve makara diskleri ise neme ve endüstriyel atmosfer şartlarına dayanım göstermesi adına kimyasal temizlik süreçlerinin ardından RAL 3000 (Yangın Kırmızısı) veya mimari tasarıma uygun elektrostatik toz boya ile kaplanarak yüksek süreli tuz sisi testlerine tabi tutulur.

• Ozon ve Termal Yaşlandırma: Hortumun yapımında kullanılan elastomerik veya plastik polimer bileşikler, zamanla ortamdaki ozon gazı ve ultraviyole (UV) ışınlar nedeniyle esnekliğini kaybedip çatlamaması için laboratuvarda hızlandırılmış yaşlandırma fırınlarında test edilir. Bu testler, dolap içindeki hortumun 10 yıl sonra bile ilk günkü esneklik ve mukavemetle çalışabileceğini garanti eder.

Mimari Konumlandırma ve Kapsama Alanı Stratejileri

Bir yapının yangın dolabı projesi hazırlanırken, dolapların yerleşimi sadece estetik veya mimari boşluklara göre rastgele yapılamaz. TS EN 671-1 standardının getirdiği teknik parametreler ile ulusal yangın yönetmeliklerinin kapsama alanı kuralları mimari kat planları üzerine geometrik olarak işlenmelidir.

Geometrik Yerleşim ve Koruma Yarıçapı

Tasarım mühendisleri kat planlarında dolap noktalarını belirlerken şu fiziksel kriterleri temel alır:

• Gerçek Yürüme Mesafesi (Hortum İzi): Bir yangın dolabının teorik koruma mesafesi, hortum uzunluğu (30 metre) ile lansın etkili su fırlatma mesafesinin (10 metre) toplanması sonucu 40 metre olarak kabul edilir. Ancak mimari projede bu mesafe bir pergel ile kuş uçuşu çizilemez. Duvarlar, kolonlar, kapılar ve koridor kıvrımları dikkate alınarak, hortumun fiziksel olarak serilebileceği "gerçek yürüme mesafesi" esas alınır. Genellikle güvenli tarafta kalmak adına binalarda dolaplar arası mesafe 30 ila 35 metreyi aşmayacak şekilde sıklaştırılır.

• Öncelikli Odaklar: Yangın dolapları istisnasız olarak her katta, acil çıkış merdiven yuvalarının (yangın kaçış holü) hemen girişinde, koridorların kesişim noktalarında ve kaçış rotaları üzerinde konumlandırılmalıdır. Amaç, yangına müdahale eden kişinin arkasını güvenli bir kaçış rotasına (merdivene) yaslayarak güven içinde çalışabilmesidir.

• Ergonomi ve Görünürlük: Dolap giriş vanasının yerden yüksekliği, acil durumda eğilme veya uzanma zorluğu yaşanmaması adına standardın öngördüğü ergonomik sınırlar (genellikle 90 cm ila 120 cm arası) dahilinde monte edilmelidir. Dolap kapakları dışarıya doğru en az 170-180 derece açılabilmeli ve kaçış koridorundaki insan akışını tamamen bloklamamalıdır. Kabin kapakları üzerinde, standardın zorunlu kıldığı uluslararası beyaz zemin üzerine kırmızı renkli yangın hortumu piktogramı (sembolü) görünür ve reflektif olarak yer almalıdır.

TS EN 671-1 standardı, bina içi aktif yangın savunma sistemlerinin amatör düzeydeki kullanıcılar tarafından yönetilen en kritik bileşenidir. Doğru hidrolik çaplandırmayla projelendirilen, akredite laboratuvar testlerinden geçerek CE belgesini almış ekipmanlarla monte edilen ve su yollu göbek mekanizmasıyla donatılan yarı sert hortumlu bir yangın dolabı, yangınların henüz başlangıç (enipiyent) aşamasındayken, devasa boyutlara ulaşmadan kontrol altına alınmasının tek bilimsel teminatıdır. Modern mimari yapıların tamamı, can emniyeti standartlarını en üst düzeyde sürdürebilmek adına bu uluslararası standardın mühendislik ve malzeme disiplinine tavizsiz bir şekilde sadık kalmakla yükümlüdür.
