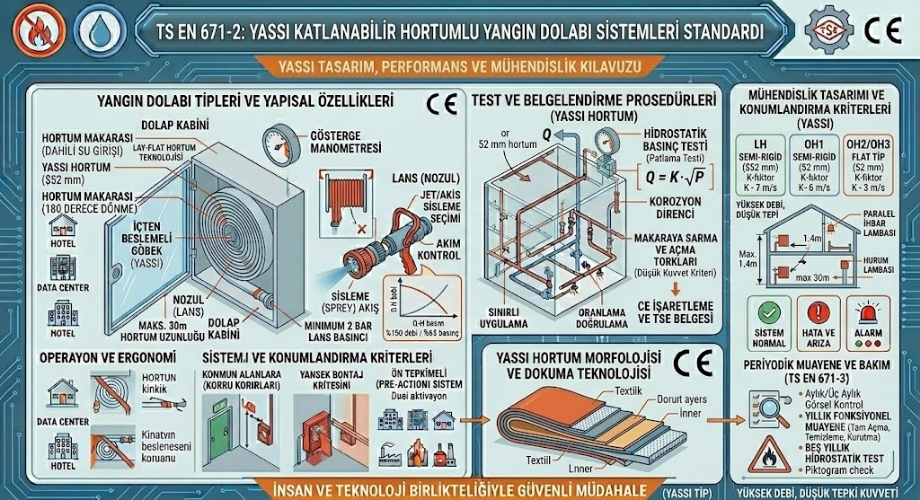

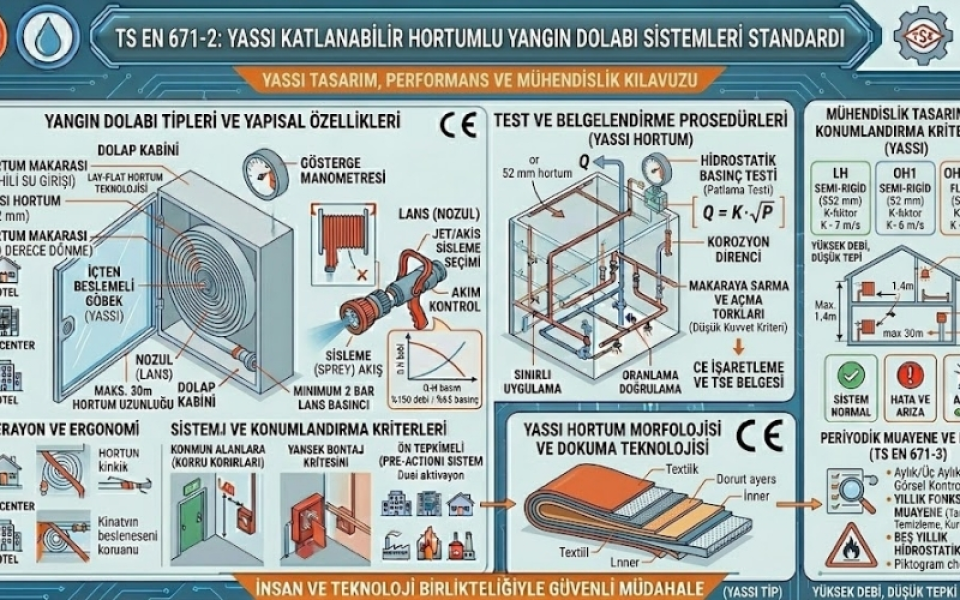

TS EN 671-2: Yassı Hortumlu Yangın Dolabı Sistemleri Tasarım, Performans ve Mühendislik Standartları

TS EN 671-2, binalardaki sabit yangın altyapılarının profesyonel ve eğitimli personel müdahale segmentini oluşturan yassı katlanabilir hortumlu sistemlerin mekanik mukavemet limitlerini, hidrolik deşarj karakteristiklerini (K-faktörü, anma debisi ve nominal akış parametreleri), vana-rekor kombinasyonlarını ve lans (nozul) püskürtme geometrilerini uluslararası mühendislik normlarıyla regüle eden harmonize ürün ve tasarım standardıdır.

Sistem mimarisi; amatör kullanım odaklı yarı sert hortumların aksine, içinden su geçmediğinde yassılaşarak minimum hacim kaplayan, ancak su basıncıyla şiştiğinde yüksek debi ve basınç üretebilen dokuma bez hortum yapısı sayesinde endüstriyel tesisler, lojistik depolar, mega yapılar ve yüksek katlı binalardaki ileri evre yangınlara itfaiye tipi takviye sağlamak üzere kurulmuştur.

Fabrikalar, üretim hatları, hangarlar ve ticari kompleksler gibi yangın yükünün ve alev yayılma hızının yüksek olduğu stratejik alanlardaki yangın istasyonları; lansın jet-sprey kapatma fonksiyonları, hortumun iç astar pürüzsüzlük katsayıları ve minimum hidrolik basınç eşikleri ile doğrudan bu standardın teknik parametrelerine göre boyutlandırılır. Yapı Malzemeleri Yönetmeliği (305/2011/AB) uyarınca CE markalaması yasal olarak zorunlu olan bu mekanik altyapı; binaların yangından korunması hakkındaki ulusal yönetmeliklerin bina içi yassı hortumlu dolap tesisatlarındaki hidrolik kararlılık kriterlerini belirleyerek, endüstriyel ve yapısal yangın savunmasını mühendislik tabanlı bir zorunluluk olarak bağlayıcılığa kavuşturur.

Yassı Katlanabilir Hortum Yapısı ve Tekstil Mukavemet Mühendisliği

Profesyonel ve itfaiye tipi müdahalelerde temel öncelik, yangın mahalline mümkün olan en kısa sürede en yüksek su kütlesini ulaştırmaktır. TS EN 671-2 standardı, bu amaca hizmet etmek üzere tasarlanan yassı katlanabilir (lay-flat) hortumların dokuma yapısını, katman teknolojisini ve basınç altındaki boyutsal kararlılığını katı mekanik testlerle regüle eder.

Dokuma Teknolojisi ve İç Astar Parametreleri

Hortumun içinden geçen yüksek debili suyun oluşturduğu türbülans ve cidar sürtünmesi, hat sonundaki dinamik basıncı doğrudan etkiler. Standart, hidrolik kayıpları minimize etmek adına hortum morfolojisini şu kriterlere bağlar:

• İç Astar Pürüzsüzlüğü: Yassı hortumların iç yüzeyi, suyun akış direncini düşüren ve Hazen-Williams sürtünme katsayısını optimize eden pürüzsüz vulkanize kauçuk veya sentetik polimer (termoplastik poliüretan) astar ile kaplanmak zorundadır. Bu astar, hortumun dış dokumasına tam olarak yapışmalı, yüksek sıcaklıkta veya su koçu darbelerinde ayrışma (delaminasyon) yapmamalıdır.

• Dış Dokuma Mukavemeti: Hortumun yapısal omurgasını oluşturan dış katman, yüksek mukavemetli sentetik ipliklerden (polyester) dairesel dokuma teknolojisiyle üretilir. Bu dokuma, yangın sahasındaki beton yüzeylere, keskin metal köşelere veya enkaz parçalarına karşı yüksek sürtünme ve kesilme direncine sahip olacak şekilde tasarlanır.

Standart kapsamında bu sistemlerde en yaygın tercih edilen nominal iç çap varyasyonu 52 mm (2 inç) olarak projelendirilir. Yarı sert sistemlerde olduğu gibi, operasyonel kontrolün elden kaçmaması, hortumun bina koridorlarında katlanıp su akışını boğmaması ve hat sonu hidrolik sürtünme kayıplarının yönetilebilir kalması adına hortum uzunluğu kesin bir mühendislik sınırı ile en fazla 30 metre olarak belirlenmiştir.

Mekanik Destek Aparatları ve Dolap İçi Hortum Konfigürasyonları

Yassı hortumlu sistemlerin yarı sert sistemlerden en büyük operasyonel farkı, içinden su geçmediği anlarda hacimsiz olmasıdır. Bu durum, dolap içi yerleşim modlarında farklı mekanik taşıyıcı alternatiflerini beraberinde getirir. TS EN 671-2 standardı, acil durum anında hortumun dolaptan takılmadan tahliye edilebilmesi için üç farklı saklama formunu onaylar.

Beşik, Sepet ve Döner Makara Sistemleri

Tasarımcı mühendis, mimari nişin derinliğine ve operasyonel senaryoya göre şu üç mekanik konfigürasyondan birini seçebilir:

• Hortum Beşiği (Hose Cradle): Hortumun belirli katlama mesafeleriyle üst üste serilerek bir askı aparatına oturtulduğu sistemdir. Müdahale anında lans çekildiğinde hortum kat kat, sıralı bir şekilde çözülerek dolabı terk eder.

• Hortum Sepeti (Hose Basket): Hortumun dolap içine entegre edilmiş hareketli bir sepet düzeneği içerisine zikzaklar çizerek yerleştirildiği modeldir. Mekanik olarak oldukça az yer kaplar ve derinliği sığ olan mimari duvarlarda büyük avantaj sağlar.

• Döner Makara (Hose Reel): Yassı hortumun dairesel bir tambur üzerine üst üste sarıldığı sistemdir. Yarı sert makaralardan farkı, bu makaraların içten su beslemeli olmamasıdır. Yassı hortumlu döner makaralarda suyun akabilmesi için hortumun makaradan tamamen çözülmesi ve yere serilmesi mekanik bir zorunluluktur. Tambur üzerinde kalan her katlanmış kat, su geçişini bloke edeceğinden standart, makaranın en az 180 derece salınım koluna sahip olmasını ve hortumun tek bir hamleyle tamamen tahliye edilmesini emreder.

Hidrolik Performans Dinamikleri ve Gelişmiş Nozul Teknolojisi

TS EN 671-2 standardına göre tasarlanan bir yangın istasyonu, doğrudan profesyonel müdahale sınıfına girdiğinden, ürettiği su kütlesi yarı sert sistemlerin çok üzerindedir. Sistemin hidrolik tasarımı, yangın pompa dairesinin debi ve basınç eğrileriyle doğrudan entegre çalışır.

Deşarj Katsayısı (K-Faktörü) ve Akış Hesapları

Lans ucundan çıkacak suyun karakteristiği akışkanlar mekaniği ilkelerine dayanan standart hidrolik formülasyonla denetlenir:



Standardın getirdiği katı hidrolik kural uyarınca, boru şebekesinin binadaki en dezavantajlı noktasında, lans tamamen açıkken ölçülen dinamik işletme basıncı en az 2 bar ($0,2\text{ MPa}$) olmak zorundadır. Profesyonel tip 52 mm yassı hortumlu bir sistemde, 2 bar basınç altında lans ucundan alınması gereken asgari kesintisiz su debisi en az 90 L/dk olarak belirlenmiştir. Risk sınıfı yüksek endüstriyel alanlarda bu debi, lansın K-faktörüne bağlı olarak 150 L/dk ila 200 L/dk seviyelerine kadar tırmanabilir. Yangın hidrolik hesabı yapılırken boru çapları ve pompa gücü bu yüksek debi talebini karşılayacak şekilde Hazen-Williams denklemleriyle hesaplanır.

Akış Kontrol Lansları ve Jet-Sprey Rejimleri

Sistem uçlarında kullanılan kontrol lansları, yüksek basınç altındaki suyun itme kuvvetini (reaksiyon kuvveti) kullanıcının güvenle yönetebileceği mekanik özelliklere sahip olmalıdır. Lans üzerinde üç operasyonel mod bulunur:

• Kapatma Fonksiyonu: Kullanıcı duman altındaki mahalde ilerlerken veya konum değiştirirken su hasarını önlemek ve hat basıncını korumak için akışı lans üzerinden tamamen durdurabilir.

• Jet (Düz Akış) Rejimi: Suyu parçalamadan, yoğun bir kütle halinde uzak mesafeye fırlatan moddur. 2 bar asgari basınçta yassı hortumlu lansların jet fırlatma mesafesi en az 15 metre olmak zorundadır. Yüksek tavanlı fabrikalarda alevlerin kalbine doğrudan darbe vurulmasını sağlar.

• Sprey (Sisleme) Rejimi: Suyu konik bir şemsiye şeklinde püskürterek yüzey alanını genişleten moddur. Mikro damlacıklar yangının ısısını hızla emerek buharlaşır ve ortam sıcaklığını düşürür. Aynı zamanda müdahale personelinin önünde yoğun radyan ısıya karşı koruyucu bir termal kalkan oluşturur.

Metalurjik Mukavemet, Hidrostatik Şok ve Korozyon Direnci

Endüstriyel atmosfer koşullarında, kimyasal tesislerde veya deniz kenarındaki yapılarda bekleyen yangın dolapları yoğun korozif etkilere maruz kalır. TS EN 671-2, sistem bileşenlerinin metalurjik yapısını ve çevresel dayanıklılığını ağır laboratuvar testleriyle garanti altına alır.



Laboratuvar Sertifikasyon ve Basınç Testleri

Üretim bandından çıkan yassı hortumlu sistem bileşenleri, harmonize standart kapsamında şu ağır test aşamalarından geçmek zorundadır:

• Hidrostatik Patlama ve Şok: Yassı hortumların normal çalışma basıncı üst sınırı 12 bar ila 15 bar arasında değişmektedir. Ancak ani vana kapatmalarında oluşacak su koçu darbelerinin (hidrolik şok) hortumu yırtıp personeli tehlikeye atmaması için, hortum gövdesinin laboratuvarda en az 30 bar hidrostatik patlama basıncına dayandığı belgelenmelidir. Giriş vanası ve bağlantı rekorları ise $24\text{ bar}$ basınç altında sızdırmazlık testine tabi tutulur.

• Korozyon ve Metalurji: Giriş vanaları, hortum rekorları (kaplinler) ve lans gövdesi korozyona uğramayan pirinç alaşımlardan veya yüksek dayanımlı alüminyum enjeksiyon malzemelerden üretilir. Dolap kabini ve iç mekanik taşıyıcılar, sülfür dioksit ve tuz sisi testlerine tabi tutularak endüstriyel nem ortamlarında paslanmaya karşı korumalı hale getirilir.

Mimari Entegrasyon, Konumlandırma ve Kapsama Alanı Hesapları

Binalarda yassı hortumlu itfaiye tipi yangın dolaplarının yerleşimi, sulu söndürme sistemleri mühendisliğinin en kritik aşamalarından biridir. Profesyonel müdahale senaryoları, dolabın mimari kat planı üzerindeki uzamsal geometrisini belirler.

Geometrik Kapsama ve Yürüme Mesafesi Analizi

Tasarım mühendisi projelendirme yaparken şu fiziksel parametreleri kat planına işler:

• Etkili Koruma Yarıçapı: Bir yassı hortumlu yangın dolabının teorik koruma yarıçapı, maksimum hortum boyu (30 metre) ile lansın asgari jet fırlatma mesafesinin (15 metre) toplanması sonucu 45 metre olarak hesaplanır. Ancak bu mesafe mimari plan üzerinde pergel ucuyla kuş uçuşu çizilemez. Kolonlar, makine parkurları, raf sistemleri ve ara duvarlar hesaba katılarak hortumun fiziksel olarak kıvrılarak ilerleyebileceği "gerçek yürüme mesafesi" (radyal hat) üzerinden yerleşim yapılır. Endüstriyel tesislerde güvenlik marjı korunarak dolaplar arası mesafe ortalama 35 ila 40 metre aralığında tutulur.

• Stratejik Konumlandırma Noktaları: TS EN 671-2 uyumlu dolaplar; öncelikle endüstriyel tesislerin ana kaçış koridorlarına, üretim sahalarının çıkış kapılarının hemen yanına, lojistik depoların yükleme rampalarına yakın noktalara ve itfaiye merdiven holü girişlerine yerleştirilmelidir. Amaç, müdahale edecek personelin tehlike anında arkasını güvenli bir kaçış rotasına yaslayabilmesidir. Dolap girişleri hiçbir şekilde malzeme paletleri veya makinelerle bloke edilemez. Dolap kapakları üzerinde standardın zorunlu kıldığı uluslararası beyaz zemin üzerine kırmızı renkli yassı hortum piktogramı yer almalıdır.

TS EN 671-3 Kapsamında Periyodik Muayene ve Sürdürülebilir Bakım

Yassı hortumlar, içlerinde su olmadan katlanmış veya sarılmış vaziyette uzun süre beklediklerinden, düzenli bakım yapılmadığında iç astarın birbirine yapışması, kat yerlerinden kauçuğun çatlaması veya rekor bağlantılarının gevşemesi gibi ağır riskler barındırır. Standart, bu sistemlerin her an operasyona hazır kalması için işletmeye yasal sorumluluklar yükler.

Yıllık ve Beş Yıllık Test Protokolleri

Bakım süreçleri, akredite teknik personel tarafından şu takvime göre yürütülür ve sonuçlar yasal denetimler için "Yangın Sistem Seyir Defteri"ne (Log Book) işlenir:

• Aylık Görsel Kontrol: Dolap kabininin hasarsız olduğu, lansın yerinde durduğu ve giriş vanasında mikro sızıntıların bulunmadığı doğrulanır.

• Yıllık Fonksiyonel Test: Hortum dolaptan tamamen çıkarılır. İç astar kontrol edilerek yapışma veya kuruma olup olmadığı incelenir. Vana açılarak hatta su verilir; lansın jet ve sprey modlarının debi-basınç sürekliliği test edilir. Test sonrası yassı hortumun içi tamamen kurutulmadan asla tekrar katlanıp dolaba konulmamalıdır; nemli bırakılan hortumlar küflenerek dokuma mukavemetini kaybeder.

• Beş Yıllık Hidrostatik Basınç Testi: Her beş yılda bir, hortum gövdesi ve rekor bağlantı noktaları maksimum çalışma basıncının 1,5 katı 18 bar ila 22 bar basınç altında hidrostatik teste tabi tutulur. Sızdıran veya kat yerlerinden deforme olan hortumlar derhal yenileriyle değiştirilir.

TS EN 671-2 standardı, endüstriyel tesislerin ve mega yapıların iç mekan yangın savunmasında profesyonel müdahale gücünü belirleyen en üst düzey teknik referanstır. Tekstil mühendisliğinden akışkanlar mekaniğine kadar uzanan bir disiplinle tasarlanan bu yassı hortumlu sistemler, yangınların itfaiye ekipleri gelmeden önce kontrol altına alınmasında hayati bir köprü görevi görür. Doğru hidrolik hesaplarla projelendirilen, CE sertifikalı ekipmanlarla monte edilen ve disiplinli bir bakım döngüsüyle yaşatılan bir altyapı, endüstriyel yatırımların ve insan hayatının korunmasının en büyük teminatıdır.
