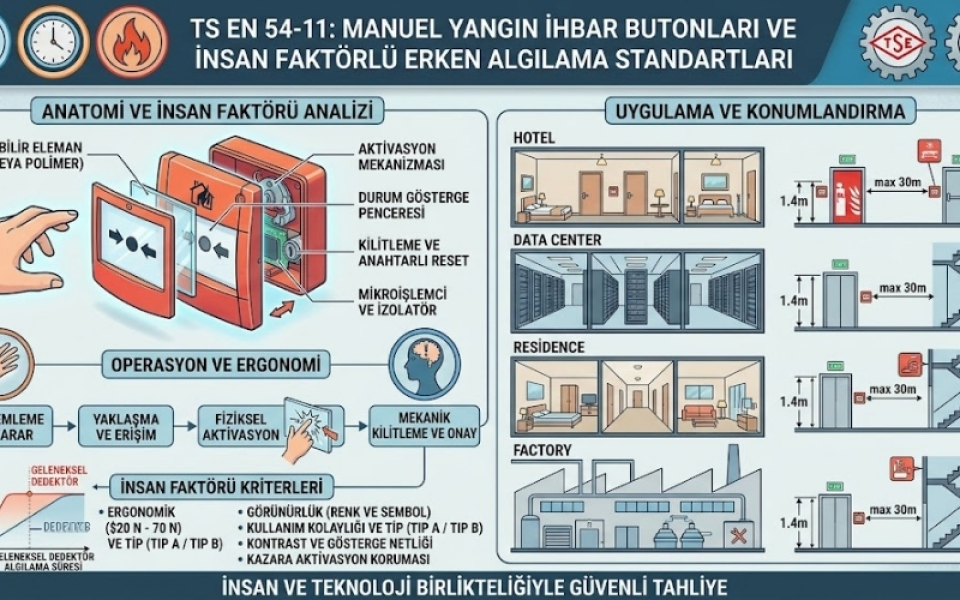

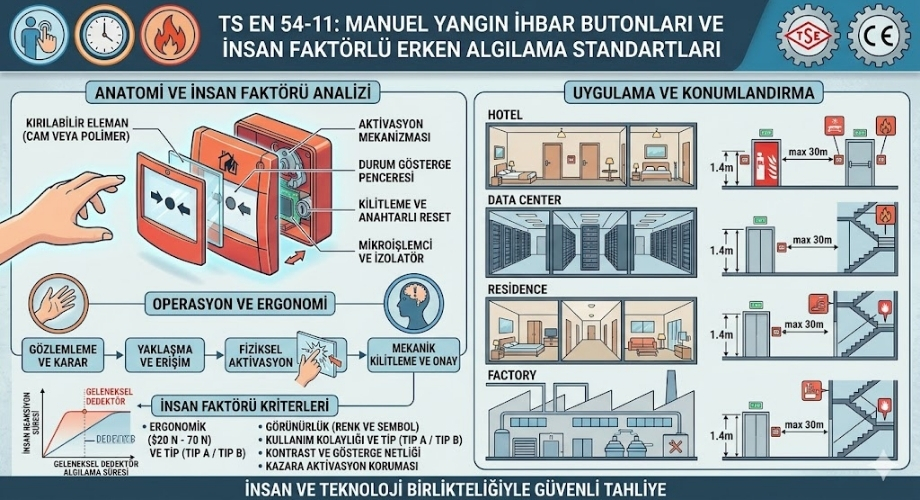

TS EN 54-11: Manuel Yangın İhbar Butonları ile İnsan Faktörlü Erken Algılama Standartları

Manuel yangın ihbar butonları, otomatik dedektörlerin fiziksel veya kimyasal eşikleri yakalamasından önce, insan duyu organlarının fark ettiği bir acil durum olgusunu sisteme manuel olarak aktaran, tahliye ve söndürme senaryolarını anlık başlatan kritik mekanik-elektronik uç birimlerdir. Bir yangın algılama kombinasyonunda yer alan bu manuel çağrı noktalarının (call point) fiziksel kırılma veya basılma mekanizmaları, durum gösterge pencerelerinin renk kodları ve laboratuvar ortamındaki mekanik şok dayanımları TS EN 54-11 standardı ile uluslararası mühendislik zeminine oturtulmuştur. Mikro anahtar (microswitch) kontak kararlılığı, elektromanyetik uyumluluk filtreleri ve çift hareketli (dual-action) kazara aktivasyon korumaları bu standardın yapısal omurgasını oluşturur. Eğitim kurumları, hastaneler, alışveriş merkezleri ve üretim tesisleri gibi insan yoğunluğunun yüksek olduğu tüm yapılar, acil durumlarda panik anındaki insan psikolojisine uygun ergonomik tepki sürelerini ve operasyonel kararlılığı doğrudan TS EN 54-11 laboratuvar onaylarından alan bu buton mekanizmaları sayesinde güvenli hale getirilmektedir.

Manuel İhbar Butonlarının Yapısal Sınıflandırılması ve Çalışma Tipleri

Yangın güvenliği mimarisinde insan faktörü, en hızlı reaksiyon gösteren "canlı bir dedektör" olarak kabul edilir. Ancak panik anındaki bir insanın mekanik bir cihaza uygulayacağı kuvvet, dikkat seviyesi ve fiziksel yetkinliği standart dışı değişkenlik gösterir. TS EN 54-11 standardı, bu değişkenleri normalize etmek adına butonları tasarımlarına ve elektriksel tetikleme metodolojilerine göre iki ana sınıfa ayırır.

Tip A (Doğrudan İşlemli) ve Tip B (Dolaylı İşlemli) Mekanizmalar

Standart, butonun aktive edilmesi için kullanıcının yapması gereken fiziksel hareket sayısına göre şu ayrımı kesin çizgilerle belirlemiştir:

• Tip A - Doğrudan İşlemli Butonlar (Single Action): Bu tip donanımlarda, ön yüzeydeki kırılabilir veya esnek elemanın (cam veya özel polimer plaka) üzerine basılması, mekanizmanın anında tetiklenmesi için yeterlidir. Plakanın kırılması veya yerinden oynamasıyla arkadaki mikro anahtar serbest kalır ve panel doğrudan alarm durumuna geçer. TS EN 54-11, bu işlem için gereken basma kuvvetinin asgari ve azami sınırlarını net olarak tanımlar.

• Tip B - Dolaylı İşlemli Butonlar (Double Action): Kullanıcının sistemi aktive edebilmesi için birbirini takip eden en az iki fiziksel hareket yapmasını gerektiren tasarımlardır. Örneğin, önce koruyucu bir plastik kapağın kaldırılması, ardından mekanik elemanın kırılması veya buton miline basılması gerekir. Standart, bu dolaylı mekanizmaların özellikle çocukların veya iş makinelerinin kazara dokunmasıyla oluşabilecek asılsız alarmları önleme yeteneğini denetler.

Her iki tipte de ortak olan en önemli kural, buton aktive edildikten sonra durumun mekanik olarak kilitli kalması zorunluluğudur. Sistem resetlense dahi, buton özel bir anahtar yardımıyla fiziksel olarak kurulmadan normal durumuna dönemez. Bu kural, alarmın hangi noktadan başlatıldığının itfaiye ekipleri tarafından hızla tespit edilmesini sağlar.

TS EN 54-11 Standart Testleri ve Ergonomik Kriterler

Bir manuel yangın ihbar butonunun estetik kaygılardan ziyade, sıfır hata ile çalışacak bir ergonomiye sahip olması gerekir. TS EN 54-11 sertifikasyon süreci, akredite laboratuvarlarda cihazların panik anındaki insan davranışlarına ne kadar uyumlu olduğunu ölçen ağır test protokollerini içerir.

Fiziksel Kuvvet Limitleri ve Görsel Gösterge Kuralları

Standart, butonların aktivasyonu için uygulanması gereken mekanik kuvveti çok hassas sınırlar içinde tutar. Çok yumuşak bir mekanizma sarsıntılardan dolayı kendi kendine patlayabilirken, çok sert bir mekanizmaya yaşlı bir bireyin veya bir çocuğun gücü yetmeyebilir:

• Aktivasyon Kuvveti: Butonun ön yüzeyindeki elemanı kırmak veya esnetmek için gereken dik kuvvet, standart uyarınca en az 20 Newton (N) ve en fazla 70 Newton (N) olmak zorundadır. Bu aralık, insan biyolojisinin panik anında rahatlıkla üretebileceği ama çevresel titreşimlerin tetikleyemeyeceği dengeli bir mühendislik sınırıdır.

• Görsel Durum Penceresi (İndikatör): Buton aktive edildiğinde, ön yüzde net bir renk değişimi veya mekanik bayrak göstergesi belirmelidir. TS EN 54-11, bu göstergenin rengini net olarak sarı veya siyah zemin üzerinde kontrast oluşturacak şekilde kırmızı olarak belirlemiştir. Ayrıca günümüzün adresli sistemlerinde buton üzerinde yer alan LED göstergenin anlık akım çekim kapasiteleri de elektriksel testlere tabidir.

Cihazlar ayrıca mekanik dayanım testleri kapsamında ağır darbe çekiçlerine maruz bırakılır. Binada oluşabilecek sarsıntıların, şantiye aşamasındaki mekanik çarpmaların butonu işlevsiz hale getirmemesi bu testlerle garanti edilir.

Çevresel Şartlara Uyum ve Koruma Sınıfları

Yangın ihbar butonları binaların iç mekanlarında koridorlarda yer alabileceği gibi, petrokimya tesislerinin açık sahalarında, deniz aşırı limanlarda veya tozlu un fabrikalarında da konumlandırılabilir. Bu durum, cihazların dış gövde kalitesini ve kimyasal direncini doğrudan etkiler.
