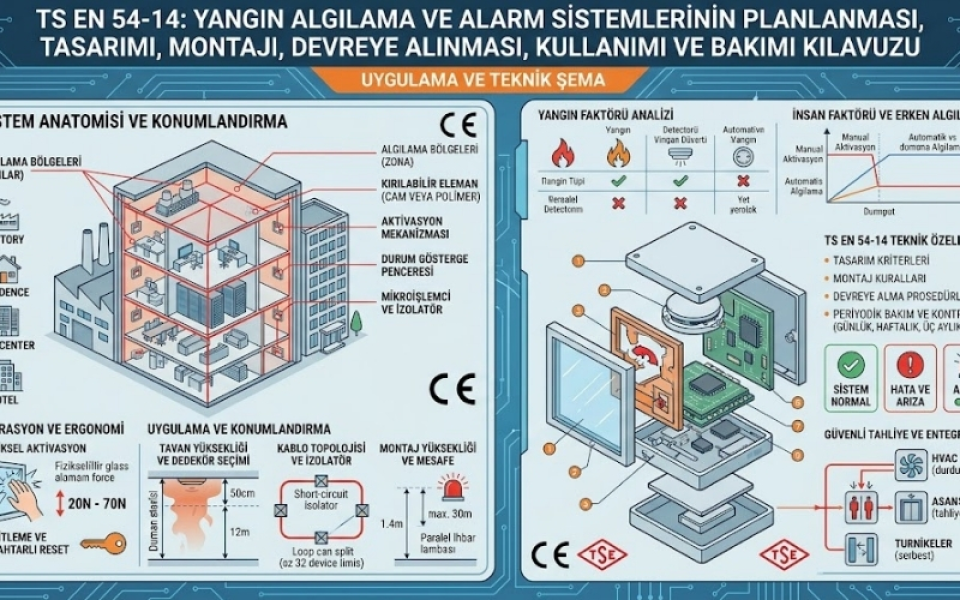

TS EN 54-14: Yangın Algılama ve Alarm Sistemlerinin Planlanması, Tasarımı, Montajı, Devreye Alınması, Kullanımı ve Bakımı Kılavuzu

TS EN 54-14, bir yapının yangın algılama ve ihbar kombinasyonunu oluşturan uç birimlerin, panellerin, hat izolatörlerinin ve saha ekipmanlarının mimari risk sınıflarına göre konumlandırılmasını, kablolama topolojilerini, dikey-yatay bölmeleme (zonlama) kurallarını ve sistem sürdürülebilirliğini ham mühendislik verileriyle regüle eden yasal ve teknik uygulama kılavuzudur. Donanım üretim standartlarını belirleyen diğer EN 54 serilerinin aksine, bu standart doğrudan saha mühendisliğini, projelendirme geometrisini, dedektörlerin tavan yüksekliği kırılımlarını, hava akımı etkilerini ve asılsız alarmları sönümleme algoritmalarını kapsayan operasyonel bir anayasadır. Can emniyeti ve yapısal bütünlük odaklı tasarım matrisleri, adresli hat akım yoğunluğu hesapları, mekanik darbe veya yüksek nem bağışıklığı kılavuzları ile entegre edilerek binaların yangından korunması hakkındaki ulusal yönetmeliklerin teknik omurgasını oluşturur. Endüstriyel tesisler, yüksek katlı konutlar, mega veri merkezleri ve ticari kompleksler gibi heterojen risk barındıran tüm mimari projeler; projelendirme hatalarından arındırılmış, sürdürülebilir ve denetlenebilir erken uyarı ağlarını doğrudan bu standardın kılavuz ilkelerine göre inşa etmekle yükümlüdür.

Projelendirme Aşamasında Mimari Analiz ve Tasarımın Temelleri

Yangın algılama sisteminin başarısı, mimari yapının geometrisi ve iç ortam dinamikleriyle doğrudan ilişkilidir. Tasarımcı mühendis, TS EN 54-14 kılavuzuna göre bir projeye başlarken öncelikle yapının yangın yükünü, tavan yapısını, havalandırma koşullarını ve tahliye rotalarını analiz etmek zorundadır.

Algılama Bölgeleri (Zonlama) ve Kapsama Alanı Stratejileri

Standart, bir binanın yangın anında karmaşaya yol açmayacak şekilde mantıksal ve fiziksel bölgelere ayrılmasını zorunlu kılar. İtfaiye veya acil durum ekipleri binaya ulaştığında, alarmın tam olarak hangi odadan veya kattan geldiğini saniyeler içinde tespit edebilmelidir:

• Fiziksel Algılama Bölgeleri: Bir zonun (bölgenin) toplam alanı standart uyarınca 1600 metrekareyi aşamaz. Tek bir bölge, aralarında tam sızdırmazlık olan farklı katları kapsayamaz; ancak açık merdiven boşlukları, asansör şaftları veya toplam alanı küçük olan ara katlar istisna teşkil edebilir. Bölge sınırları, mimari yangın kompartımanları ile uyumlu olmak zorundadır.

• Görsel Arama Mesafesi: Bir bölge içinde yangın kaynağını bulmak için ekiplerin katetmesi gereken yatay yürüme mesafesi 30 metreyi geçmemelidir. Eğer bu mesafe aşılıyorsa veya bölge çok sayıda odadan oluşuyorsa, kapı üstü uyarı lambaları (paralel ihbar lambaları) kullanılarak görsel yönlendirme yapılmalıdır.

Saha Ekipmanlarının Konumlandırılması ve Geometrik Sınırlar

TS EN 54-14, dedektörlerin tavanlara nasıl yerleştirileceğini sadece alan hesabı üzerinden değil, dumanın ve ısının fiziksel yayılım mekaniğini temel alarak kurallara bağlar. Tavandaki kirişler, eğimler ve havalandırma menfezleri algılama geometrisini tamamen değiştirir.

Noktasal Dedektörlerin Yerleşim Kriterleri

Duman ve ısı dedektörlerinin tavan yüksekliğine ve yapısına göre yerleşim kuralları şu parametrelerle regüle edilir:

• Tavan Yüksekliği ve Dedektör Seçimi: Standart, noktasal optik duman dedektörlerinin maksimum 11 ila 12 metre yüksekliklerde efektif çalışabileceğini öngörür. Isı dedektörleri için bu sınır sınıfına göre çok daha düşüktür (genellikle 6 ila 7,5 metre). Bu yükseklik limitleri aşıldığında duman katmanlaşması (stratification) meydana geleceği, yani yükselen dumanın soğuyarak tavan seviyesine ulaşmadan havada asılı kalacağı için ışın tipi (beam) dedektörler veya aktif hava emmeli sistemler zorunlu kılınır.

• Kiriş Etkisi ve Engeller: Tavanda yer alan ve derinliği tavan yüksekliğinin %5'inden fazla olan kirişler, dumanın yatayda yayılmasını engelleyen birer bariyer olarak kabul edilir. Bu durumda her kiriş bölmesi ayrı bir hacim gibi değerlendirilmeli ve dedektör sıklığı artırılmalıdır. Dedektörler duvarlardan, aydınlatma armatürlerinden ve havalandırma menfezlerinden en az 50 santimetre uzağa monte edilmelidir. Havalandırma üfleme menfezlerinin hemen yanına konulan dedektörler, temiz hava akımı dumanı uzaklaştıracağı için yangını algılayamaz.

Kablolama Topolojileri, Hat Kararlılığı ve İzolatör Kullanımı

Sistemin donanımsal olarak kaliteli olması, yangın anında sinyali merkeze ulaştırabileceğini garanti etmez. Kabloların yangına karşı direnci ve hat üzerindeki arızaların sistemi felç etmemesi, standardın en hassas durduğu mühendislik konularından biridir.
