Yangın Güvenliğinde Kritik Eşik: TS EN 1634-1 Standart Yapısı ve Performans Kriterleri

Modern mimaride pasif yangın yalıtımının en hayati bileşenlerini oluşturan düşey bölme elemanları, binaların yangın kompartıman organizasyonunu doğrudan belirler. TS EN 1634-1, kapılar, kepenkler ve açılabilir pencerelerin yangın direnç sürelerinin laboratuvar ortamında tayin edilmesini sağlayan, Avrupa menşeili (EN 1634-1) harmonize bir test standardıdır. Bu standart, yapı malzemelerinin yangın karşısındaki davranışını sadece bir süre (dakika) olarak değil; bütünlük (E), yalıtım (I), radyasyon kırılması (W) ve kendiliğinden kapanma (C) gibi çoklu parametrelerle simüle eder. Gerçek ölçekli test fırınlarında, ISO 834 standart zaman-sıcaklık eğrisi taban alınarak gerçekleştirilen bu dinamik testler, tasarımdan üretime kadar olan süreçte yapı bileşenlerinin yangın esnasındaki yapısal kararlılığını akredite bir çerçeveye oturtur.

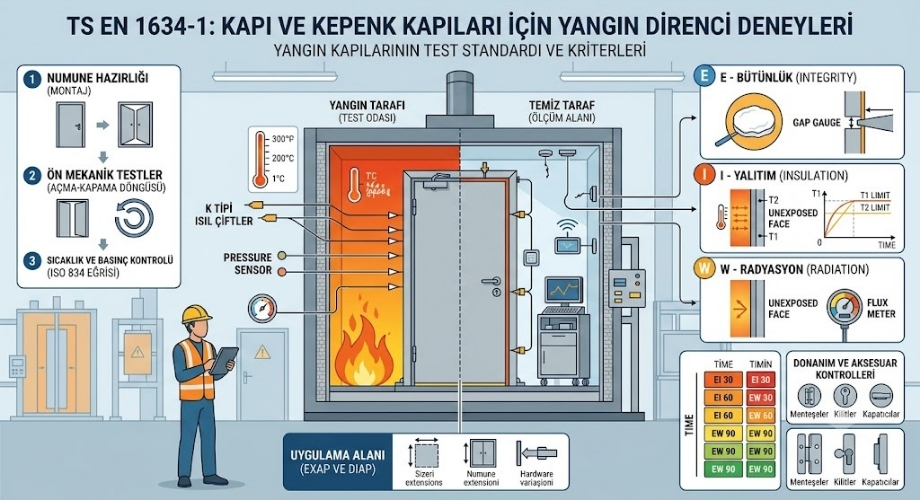

Yangın Direnç Testinin Metodolojisi ve Fırın Dinamikleri

Bir kapı veya kepenk sisteminin TS EN 1634-1 standardına göre test edilmesi, numunenin gerçeğe en yakın yapısal destek koşullarında fırına monte edilmesiyle başlar. Test süreci, statik bir mukavemet ölçümü değildir; aksine, zamanla doğrusal olmayan bir şekilde artan ısıl yüklerin ve basınç rejimlerinin yönetildiği dinamik bir mühendislik operasyonudur.

Zaman-Sıcaklık Eğrisi ve Termal Yükleme

Test odasındaki sıcaklık artışı rastgele değil, uluslararası standartlarca kabul görmüş belirli bir formüle göre yönetilir. Fırın içi sıcaklık, logaritmik bir artış grafiği izler ve testin henüz ilk 5 dakikasında 500C seviyelerine ulaşır. 60. dakikada bu değer yaklaşık 945C civarına, 120. dakikada ise 1049C sınırına dayanır. Bu aşırı termal yükleme, kapı kanadının, kasasının ve kilit/menteşe gibi aksesuarların eş zamanlı olarak farklı genleşme katsayılarıyla reaksiyon göstermesine neden olur.

Basınç Kontrolü ve Gaz Sızdırmazlığı İlişkisi

Yangın esnasında ısınan havanın genleşmesiyle oluşan pozitif basınç, dumanın ve alevlerin bitişik kompartımana geçişini hızlandırır. TS EN 1634-1 standardı, test fırını içerisinde kontrollü bir pozitif basınç profili oluşturulmasını şart koşar. Genellikle numunenin alt seviyesinden belirli bir yükseklikte nötr basınç düzlemi kurulur ve üst kısımlarda pozitif basınç uygulanarak sıcak gazların kapı boşluklarından dışarı sızması zorlanır. Bu durum, kapı kenarlarındaki intümesan (ısıyla genleşen) contaların performansını ölçmek için kritik bir parametredir.

Performans Kriterleri ve Sınıflandırma Mantığı

Test esnasında numunenin gösterdiği direnç, laboratuvar personeli tarafından anlık olarak izlenir ve üç temel performans kriterine göre raporlanır. Bu kriterlerin kombinasyonu, ürünün nihai yangın sınıflandırma kodunu (Örn: EI 60, EW 90) belirler.

1. Bütünlük (E - Integrity)

Bütünlük kriteri, kapının alevlerin ve sıcak gazların test edilmeyen temiz tarafa geçişini engelleme yeteneğidir. Standart, bütünlüğün bozulduğunu üç farklı yöntemle tespit eder:

• Pamuk Ped Testi: Kapı yüzeyinde veya birleşim yerlerinde meydana gelen çatlaklardan sızan gazların, bölgeye yaklaştırılan kuru pamuk pedini tutuşturup tutuşturmadığı kontrol edilir.

• Kalibre Edilmiş Boşluk Ölçerler: Kapı üzerinde oluşan deformasyonlar sonucu meydana gelen açıklıklara, standardın belirlediği çaplardaki (6 mm ve 25 mm) metal çubukların girip girmediği test edilir. Kesintisiz bir hat boyunca oluşan yarıklar bütünlüğün bittiğini gösterir.

• Sürekli Alevlenme: Temiz tarafta 10 saniyeden uzun süren sürekli bir alevlenmenin görülmesi bütünlük kriterinin başarısız olduğu anlamına gelir.

2. Yalıtım ($I$ - Insulation)

Isı yalıtımı, yangın tarafındaki devasa sıcaklığın, kaçış koridoru olarak tasarlanan temiz tarafa geçmesini sınırlama kapasitesidir. Kapının arka yüzeyine yerleştirilen çok sayıda termokupl (sıcaklık sensörü) vasıtasıyla ölçüm yapılır.

• $I_1$ ve $I_2$ Sınıflandırmaları: Ülkelerin ulusal mevzuatlarına göre değişen bu alt kırılımlar, sensörlerin kapı kanadı üzerindeki yerleşim geometrisini ve izin verilen maksimum sıcaklık artış sınırlarını tanımlar. Genel kural olarak, temiz yüzeydeki ortalama sıcaklık artışının 140C'yi, herhangi bir tekil noktadaki sıcaklık artışının ise 180C"yi (veya I_1 için 150C'yi) aşmaması gerekir.

3. Radyasyon (W - Radiation)

Yalıtım (I) kriterini tam olarak karşılayamayan ancak bütünlüğünü (E) koruyan bazı kapı tiplerinde (örneğin özel camlı yangın kapıları), temiz tarafa yayılan elektromanyetik ısı enerjisi ölçülür. Radyasyon kriteri, numuneden 1 metre mesafede ölçülen radyasyon akısının 15kW/m2 değerinin altında kaldığı süreyi ifade eder. Bu değer, insanların güvenle tahliye olabilmesi ve yakınlardaki malzemelerin kendiliğinden tutuşmaması için belirlenmiş bilimsel bir eşiktir.

Donanım Kontrolü ve Mekanik Ön Testler

Bir yapının yangın kapısı, sadece statik bir duvar parçası gibi davranmaz; acil durumda açılmalı ve hemen ardından güvenli bir şekilde kapanmalıdır. Bu nedenle TS EN 1634-1 testi, sadece fırınlama aşamasından ibaret değildir.

Kendiliğinden Kapanma (C- Self Closing) ve Mekanik Dayanım

Yangın testine girmeden önce, numunenin mekanik olarak işlevsel olduğu kanıtlanmalıdır. Kapı, TS EN 1191 standartları uyarınca belirli bir çevrim sayısında (genellikle kapının kullanım sınıfına göre belirlenen mekanik açma-kapama döngüsü) test edilir. Menteşelerin sarkma yapıp yapmadığı, kilit dilinin yuvaya tam oturup oturmadığı doğrulanır. Fırın testinin hemen öncesinde kapı son kez mekanik olarak açılır ve serbest bırakılarak kendiliğinden tam kapanma pozisyonuna geçtiği gözlemlenir. Mekanik aksamda yaşanacak en ufak bir sarkma, fırın içindeki yüksek sıcaklıkta kapının sıkışmasına veya erken boşluk bırakarak alev sızdırmasına yol açar.

Test Sonuçlarının Doğrudan Uygulama Alanı (DIAP) ve Genişletilmiş Uygulaması (EXAP)

Laboratuvarda test edilen numunenin boyutları, kilit tipi, montaj biçimi ve duvar yapısı ile şantiyede uygulanacak nihai ürün her zaman birebir aynı olmayabilir. TS EN 1634-1 standardı, test edilen prototipin geçerlilik sınırlarını katı kurallarla çizer.

Doğrudan Uygulama Alanı (DIAP - Direct Application)

Test başarıyla tamamlandıktan sonra, elde edilen sertifikanın hangi değişikliklere izin verdiği DIAP kurallarıyla belirlenir. Örneğin, test edilen kapı boyutları belirli oranlarda (genellikle yükseklik ve genişlikte %10 ila %15 sınırları dahilinde) büyütülebilir veya küçültülebilir. Ancak sac kalınlığının azaltılması, yalıtım malzemesi yoğunluğunun değiştirilmesi ya da kilit mekanizmasının tamamen farklı bir çalışma prensibine sahip bir modelle değiştirilmesi doğrudan uygulama alanı dışındadır ve sertifikayı geçersiz kılar.

Genişletilmiş Uygulama (EXAP - Extended Application)

Eğer standart bir kapı ailesi için çok daha büyük boyut varyasyonları, farklı cam alanı entegrasyonları veya değişik duvar tiplerine (alçıpan bölme duvar, gazbeton, betonarme) montaj esnekliği isteniyorsa, EN 15269 serisi standartlar devreye girer. Mühendislik hesaplamaları, sonlu elemanlar analizi (FEA) ve ek parça testleri içeren bu genişletilmiş değerlendirme süreci, TS EN 1634-1 test verilerini baz alarak ürünün kapsamını genişletir.

Mimari Şartnamelerde ve Yapı Mevzuatında TS EN 1634-1'in Yeri

Türkiye Binaların Yangından Korunması Hakkında Yönetmelik başta olmak üzere, uluslararası yapı direktifleri, binalardaki kaçış yollarını korumak adına TS EN 1634-1 onaylı yapı elemanlarının kullanımını zorunlu kılar.

Şartnameler hazırlanırken sadece "2 saat yangına dayanıklı kapı" ifadesi teknik olarak yetersizdir. Doğru bir mühendislik yaklaşımıyla, projenin lokasyonuna göre performans kodlaması açıkça yapılmalıdır. Örneğin, bir hastane koridorundaki acil çıkış kapısı için aranan kriter sıklıkla EI₂ 60-C5 (60 dakika boyunca bütünlük ve yalıtım sağlayan, 200.000 çevrim boyunca kendiliğinden kapanabilen) şeklinde tanımlanır. Bu standart, can güvenliğini ham bir zaman tahmininden çıkararak, laboratuvar ortamında doğrulanmış tekrarlanabilir bir bilimsel standarta dönüştürür.
