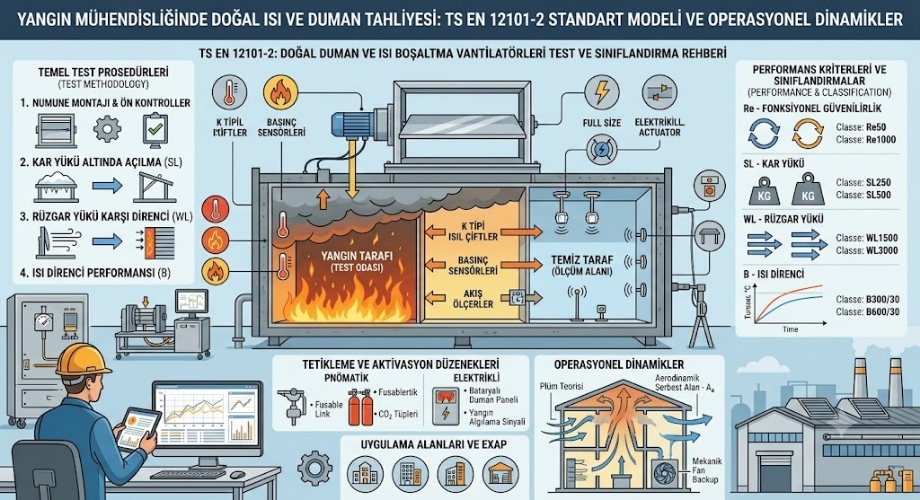

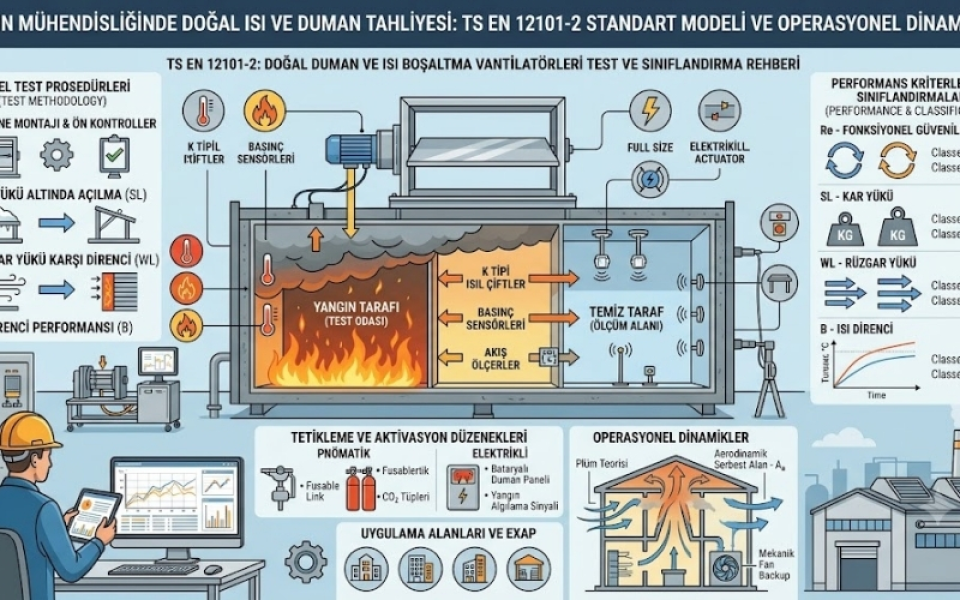

Yangın Mühendisliğinde Doğal Isı ve Duman Tahliyesi: TS EN 12101-2 Standart Modeli ve Operasyonel Dinamikler

Endüstriyel tesislerde ve yapısal komplekslerde pasif ve aktif yangın güvenliği stratejileri, termal konveksiyon akımlarının kontrol altına alınması esasına dayanır. TS EN 12101-2, duman ve ısı kontrol sistemleri (DIKS) kapsamında yer alan "Doğal Duman ve Isı Boşaltma Vantilatörleri" (SHEV - Smoke and Heat Exhaust Ventilators) olarak tanımlanan duman damperleri, çatılarda konumlandırılan kapaklar ve otomatik açılır cephe pencerelerinin performans kriterlerini belirleyen harmonize bir Avrupa standardıdır.

Bu standart, bir yapının acil durum tahliye senaryolarında zehirli gaz katmanını (smoke layer) yerden belirli bir yükseklikte sabit tutarak kaçış yollarını açık kılmayı, yapısal çökme riskini azaltmayı ve itfaiye müdahalesine termal görüş alanı sağlamayı amaçlar. Aerodinamik serbest açıklık alanı (A_a), rüzgar yükü direnci (WL), düşük ortam sıcaklığında güvenilirlik (T), kar yükü performansı (SL) ve yüksek ısıya dayanım ($B$) gibi parametrik test matrisleriyle yürütülen bu akreditasyon süreci, yapısal kabuğun acil durum havalandırma elemanlarını bilimsel bir performans skalasına oturtur.

Duman Tahliye Sistemlerinde Aerodinamik ve Termodinamik Prensipler

Doğal duman tahliyesi, mekanik fan gücüne dayanmayan, tamamen yangının ortaya çıkardığı termal kaldırma kuvveti (buoyancy effect) ve binaların iç-dış sıcaklık farkından doğan basınç gradyanlarını kullanan bir akışkanlar mekaniği sürecidir. TS EN 12101-2 standardı, bu termodinamik akışı matematiksel olarak doğrulanabilir bir güvenliğe ulaştırmak için geliştirilmiştir.

Aerodinamik Serbest Alan (A_a - Aerodynamic Free Area) Hesaplaması

Sektörde sıklıkla yapılan en büyük hata, bir duman kapağının geometrik alanı (A_v) ile gerçek tahliye kapasitesini bir tutmaktır. TS EN 12101-2 standardı, mekanik engelleri ve türbülans faktörlerini hesaba katan Akış Katsayısı (C_v) kavramını zorunlu kılar.

Bir kapak 90c açılsa bile, kenar profilleri, mekanizma kolları ve rüzgarın yarattığı karşı basınç nedeniyle akış katsayısı genellikle 0.60 ila 0.75 arasında değişir. Standardın öngördüğü rüzgar tüneli testleri, kapağın gerçek tahliye performansını simüle ederek, yangın danışmanlarının duman simülasyonlarında (CFD analizleri) kullanacağı hatasız A_a değerlerini ortaya koyar.

Termal Kaldırma Kuvveti ve Plüm (Plume) Teorisi

Yangın merkezinden yükselen sıcak gazlar, yukarı doğru hareket ederken ortamdaki soğuk havayı da içine çekerek genişler (entrainment). Çatı seviyesine ulaşan bu sıcak gaz kütlesi, bir tavan jeti (ceiling jet) oluşturur. Eğer TS EN 12101-2 standardına uygun tasarlanmış kapaklar zamanında açılmazsa, duman tabakası hızla aşağı doğru çöker ve tüm yapıyı boğucu gazlarla doldurur. Doğal duman vantilatörleri, bu sıcak gazın yarattığı iç basıncı kullanarak dumanı binanın dışına fırlatır.

TS EN 12101-2 Laboratuvar Test Prosedürleri ve Sınıflandırmalar

Bir duman tahliye kapağı veya pencere mekanizması, sadece normal hava şartlarında çalışan bir otomasyon elemanı değildir. Aksine, yapının maruz kalabileceği en zorlu çevre koşullarında ve aşırı ısıl yük altında hatasız çalışmak zorundadır. Laboratuvar ortamında gerçekleştirilen tip testleri bu sert koşulları simüle eder.

1. Fonksiyonel Güvenilirlik ve Çevrim Testleri (Re- Reliability)

Duman vantilatörlerinin acil durum fonksiyonunu yerine getirebilmesi için mekanik kararlılık şarttır. Sistemler iki farklı modda test edilir:

• Acil Durum Açılması: Kapak, ana güç kaynağı kesilmiş olsa dahi (yedekli pnömatik veya bataryalı elektriksel aktivasyonla) 60 saniye içinde tam açık pozisyona gelebilmelidir. Bu test, mekanizmanın yük altında takılmadan çalıştığını doğrular (Re 50 veya Re 1000 sınıfları).

• Konfor Amaçlı Günlük Havalandırma: Eğer kapak aynı zamanda binanın günlük havalandırma ihtiyacını da karşılıyorsa, sistemin mekanik aşınmaya karşı direnci ölçülür. Bu doğrultuda ünite, yangın yükü olmaksızın 10.000 kez açılıp kapatılarak mekanik ömrü (Re 10000) akredite edilir.

2. Kar Yükü Altında Açılma Performansı (SL - Snow Load)

Özellikle soğuk iklim bölgelerinde, çatı tipi duman damperlerinin üzerinde biriken kar kütlesi mekanizmanın açılmasını engelleyebilir. TS EN 12101-2 laboratuvarlarında, numunenin üzerine metrekare başına düşen ağırlığı simüle eden test yükleri yerleştirilir. Sınıflandırma, düzeneğin bu ağırlığı yenerek hedeflenen sürede açılma kabiliyetine göre yapılır. Sektörde projelerin coğrafi konumuna göre L 250 (25 kg/m2), SL 500 (50 kg/m2) veya daha yüksek sınıflarda sertifikalandırılmış ürünler tercih edilir.

3. Rüzgar Yükü Karşı Direnci (WL- Wind Load)

Yangın esnasında binanın dış cephesinde veya çatısında oluşan şiddetli rüzgarlar, duman kapaklarının açılma yönünün tersine bir basınç uygulayabilir ya da kapağı yerinden sökebilir. WL testi, kapak açık veya kapalı konumdayken sistemin yapısal bütünlüğünü koruyup koruyamadığını ölçer. WL 1500 gibi sınıflar, kapağın yüksek statik basınçlar altında dahi deforme olmadan pozisyonunu koruyabildiğini gösterir.

4. Düşük Ortam Sıcaklığı Testi (T - Temperature)

Kış aylarında donma riski olan bölgelerde, kapağın mekanik eklemlerinin, sızdırmazlık fitillerinin ve motor kollarının kilitlenmemesi gerekir. Numune, özel iklimlendirme odalarında 0C-5C veya -15C gibi düşük sıcaklıklarda bekletildikten sonra tetiklenir ve sorunsuz açılması beklenir.

5. Isı Direnç Performansı (B - Heat Resistance)

Doğal duman vantilatörü, altındaki yangından yükselen ilk sıcak gaz dalgasıyla karşılaştığında erimemeli, çökmemeli ve kanat formunu kaybetmemelidir. Kapak, fırın üzerine monte edilerek yüksek sıcaklıklara maruz bırakılır. En yaygın sertifikasyon sınıfları şunlardır:

• B 300: Numunenin 300C sıcaklıkta 30 dakika boyunca yapısal bütünlüğünü koruyarak açık kalması istenir.

• B 600: Endüstriyel ağır sanayi tesisleri için ürünün 600C fırın sıcaklığında işlevini sürdürmesi doğrulanır.

Tetikleme Düzenekleri ve Aktivasyon Çeşitliliği

TS EN 12101-2 standardı kapsamında değerlendirilen duman tahliye üniteleri, kontrol panelleri ve tetikleme hatlarıyla bir bütün olarak ele alınır. Sistemlerin aktivasyonu temel olarak iki ana mekanizmaya dayanır:

Pnömatik Sürücülü Sistemler

Yüksek güvenilirlik gerektiren büyük endüstriyel tesislerde, elektrik kesintilerinden etkilenmeyen pnömatik (basınçlı gaz) hatlar tercih edilir. Yangın algılama sisteminden gelen sinyalle veya kapak üzerindeki lokal termik sigortanın (fusable link) belirli bir sıcaklıkta 68C - 93C patlamasıyla, CO2 tüplerindeki yüksek basınçlı gaz bakır borular vasıtasıyla pnömatik pistonlara iletilir ve kapak mekanik güçle açılır.

Elektrik Motorlu (Aktüatörlü) Sistemler

Modern ticari binalarda, otellerde ve atriumlu yapılarda estetik ve günlük havalandırma entegrasyonu nedeniyle 24V veya 230V elektrikli aktüatörler (zincirli veya pistonlu motorlar) kullanılır. Bu sistemlerin TS EN 12101-2 uyumlu olabilmesi için acil durum yedek batarya ünitelerine (UPS / bataryalı duman panelleri) sahip olması ve hat kopukluklarını kendi içinde izleyebilmesi esastır.

Mimari Projelendirmede Doğal Duman Damperlerinin Stratejik Önemi

Binaların Yangından Korunması Hakkında Yönetmelik kurallarına göre, özellikle geniş hacimli depolar, fabrikalar, alışveriş merkezlerinin atrium alanları ve koridor sonlarında duman tahliye alanlarının bırakılması yasal bir zorunluluktur. Şartnamelerde sadece "otomatik açılır pencere" veya "çatı kapağı" yazılması teknik bir zafiyettir.

Doğru yaklaşım, yapının mimari kesitine, bölgedeki kar-rüzgar yüküne ve binanın tehlike sınıfına göre kodlanmış bir şartname dili oluşturmaktır. Örneğin; "Çatı seviyesinde kullanılacak duman tahliye kapakları TS EN 12101-2 onaylı, Aa=1.5 m², B300, SL500 ve Re1000 sınıflarına haiz olmalıdır" ibaresi, can ve mal güvenliğini uluslararası standartlarla güvence altına alır. Bu sistemler, yangının ilk dakikalarında binayı bir fırın etkisinden kurtararak tavan sıcaklığını düşürür ve yapısal çeliğin burkulma noktasına ulaşmasını engeller.
