Yüksek katlı binalarda, kapalı otoparklarda, tünellerde ve karmaşık endüstriyel tesislerde yangın esnasında oluşan zehirli gazların tahliyesi, ısıl kaldırma kuvvetinin yetersiz kaldığı durumlarda mekanik bir zorlamayı gerektirir. TS EN 12101-3, duman ve ısı kontrol sistemleri (DIKS) bileşenlerinden olan "Güçle Çalışan Duman ve Isı Boşaltma Vantilatörleri" (Aksiyel, radyal ve jet fanlar) için Avrupa menşeili (EN 12101-3) harmonize test ve performans standartlarını belirler.

Bu standart, yangın anında binalardaki can güvenliğini sağlamak adına kaçış yollarındaki duman katmanını (smoke layer) kontrol altında tutmayı, termal yükü tahliye ederek yapısal çökme riskini azaltmayı ve itfaiye ekiplerine müdahale alanı yaratmayı amaçlar.

Akredite laboratuvar fırınlarında gerçekleştirilen yüksek sıcaklık testleri; motor sargı yalıtımı, gövde genleşme toleransları, kanat (pervane) metalurjisi ve rulman gres dayanımı gibi bileşen bazlı dinamikleri ölçer. F200, F300, F400 ve F600 gibi ısıl dayanım sınıflarıyla tanımlanan bu belgelendirme süreci, cebri havalandırma elemanlarının en uç termal şoklar altında dahi operasyonel kalmasını taahhüt eder.

Cebri Duman Tahliye Fanlarının Aerodinamik ve Termodinamik Tasarım Temelleri

Doğal havalandırmanın sınırlandığı derin bodrum katlar veya geniş kat alanına sahip mimari yapılarda, dumanın kontrollü bir şekilde emilmesi ve taze hava beslemesi yapılması mekanik fan gücüyle sağlanır. TS EN 12101-3 standardı, akışkanlar mekaniği ilkelerini yangın senaryolarıyla birleştirerek sistemlerin kararlı çalışmasını inceler.

Yüksek Sıcaklıkta Gaz Yoğunluğu ve Fan Eğrileri İlişkisi

Normal şartlarda hava yoğunluğu yaklaşık 1.2 kg/m3 seviyesindeyken, 300C sıcaklığa ulaşmış bir yangın dumanının yoğunluğu 0.6 kg/m3 değerinin altına düşer. Akışkan yoğunluğundaki bu radikal azalma, fanın motor miline binen aerodinamik yükü ve ürettiği statik basıncı doğrudan değiştirir. TS EN 12101-3 standart testleri, fanların hem ortam sıcaklığında 20C hem de hedef yangın sıcaklığında (Örn: 300C veya 400C hacimsel debi) ve basınç sürekliliğini koruyabildiğini doğrulamak zorundadır. Soğuk hava ile yapılan hesaplamalar, sıcak gazın viskozite ve yoğunluk değişimleri nedeniyle yangın anında yetersiz debiye yol açabilir.

Jet Fan Sistemleri ve İmpuls (Momentum) Teorisi

Özellikle kapalı otopark yangın mühendisliğinde kullanılan kanallı havalandırma sistemlerinin yerini alan jet fan mekanizmaları, momentum transferi ilkesine dayanır. TS EN 12101-3 kapsamında test edilen jet fanlar, yüksek hızlı hava jetleri üreterek çevrelerindeki durağan duman kütlesini önlerine katar ve egzoz şaftlarına doğru sürükler. Bu süreçte fan gövdesinin ısıl genleşmeye uğrayarak pervanenin gövdeye sürtünmesi (kanat kilitlenmesi) en büyük risktir ve standart bu toleransları katı bir şekilde ölçer.

TS EN 12101-3 Laboratuvar Test Metodolojisi ve Fırın Rejimleri

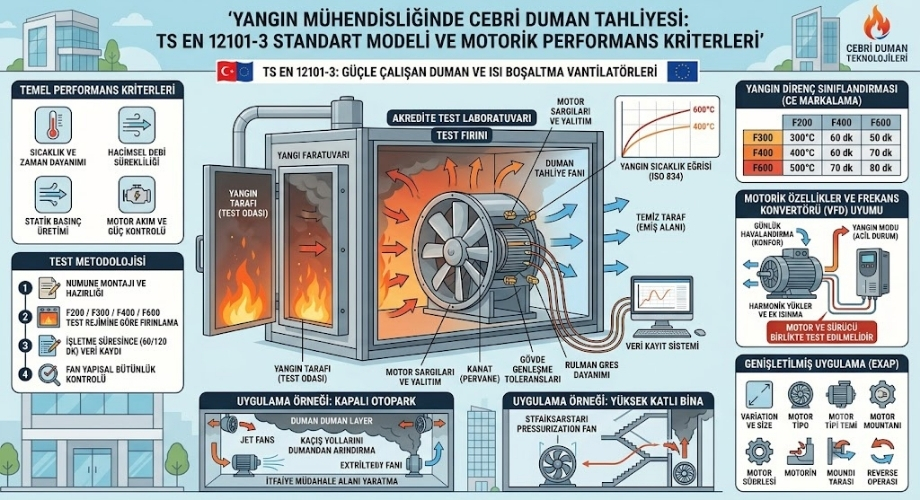

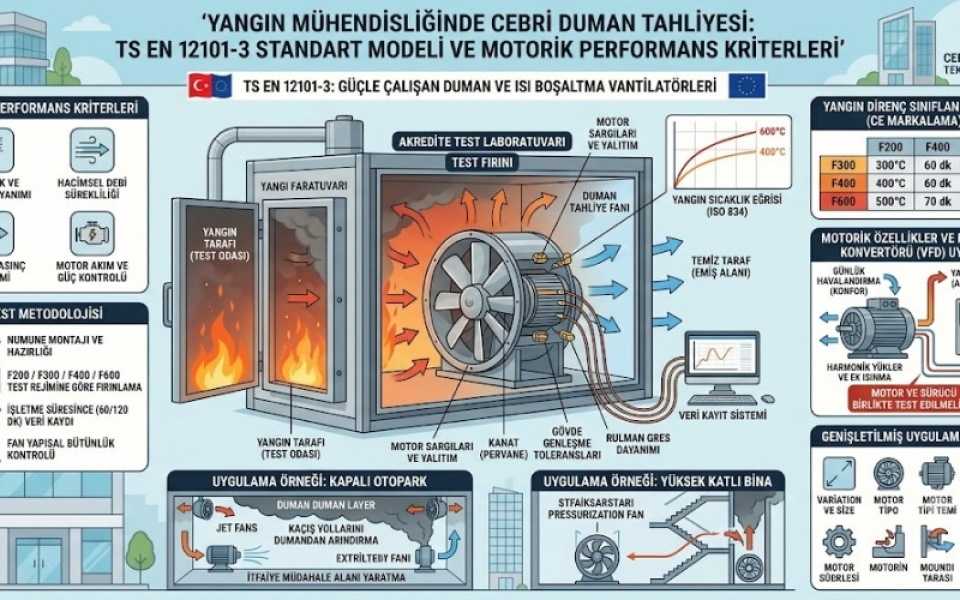

Bir duman tahliye fanının laboratuvar ortamında akredite edilmesi, cihazın komple bir bütün olarak (motor, kanat, gövde, bağlantı terminalleri ve sızdırmazlık elemanları) özel tasarlanmış yüksek sıcaklık fırınlarına entegre edilmesiyle gerçekleştirilir.

Isıl Şok Grafiği ve Fırın İçi Güç Beslemesi

Test edilecek fan, fırın bölmesine monte edildikten sonra fırın sıcaklığı hedef sınıfa göre (Örn: 300C veya 400C hızla yükseltilir. Standart, fanın bu ısıl şoka maruz kalırken sürekli olarak nominal hızında çalışmasını şart koşar. Test süresi boyunca (genellikle 60 veya 120 dakika) fanın çektiği akım, voltaj, devir sayısı ve ürettiği basınç değerleri kesintisiz olarak kayıt altına alınır. Test esnasında elektrik motorunun sargılarında oluşabilecek en ufak bir kısa devre veya yalıtım köpürmesi testin başarısızlıkla sonuçlanmasına neden olur.

Mekanik Toleranslar ve Radyal Genleşme Yönetimi

Yüksek sıcaklık, metallerin moleküler yapısında genleşmeye yol açar. Aksiyel duman tahliye fanlarında pervane kanat ucu ile fan gövdesi arasındaki açıklık (tip clearance) normal şartlarda birkaç milimetredir. Isınma esnasında alüminyum veya çelik kanatların uzama katsayısı ile gövdenin genleşme hızı farklı reaksiyon gösterir. TS EN 12101-3 standardı, bu kritik aşamada kanatların gövdeye çarparak kıvılcım çıkarmasını veya motoru kilitlemesini önleyecek metalurjik ve mekanik tasarımları doğrular.

Yangın Direnç Sınıfları ve Endüstriyel Karşılıkları

Standart, fanların yüksek sıcaklık altındaki dayanım sürelerine göre endüstriyel bir sınıflandırma matrisi sunar. Yapı tasarımcıları, binaların risk analizine göre bu sınıflardan uygun olanını seçmekle yükümlüdür:

• F200 Sınıfı: Numunenin 200C sıcaklıkta en az 120 dakika boyunca kesintisiz ve kararlı çalışması esasına dayanır. Genellikle daha düşük yangın yüküne sahip alanlarda tercih edilir.

• F300 Sınıfı: Dünya genelinde ve Türkiye'deki mimari şartnamelerde en yaygın aranan kategoridir. Cihazın 300C termal yük altında 60 dakika boyunca nominal performansını korumasını şart koşar. Ticari binalar, otoparklar ve alışveriş merkezleri için endüstri standardıdır.

• F400 Sınıfı: Ağır endüstriyel tesisler, lojistik depolar ve metro hatları gibi yangın yükünün ve duman konsantrasyonunun çok hızlı yükselebileceği alanlar için tasarlanmıştır. 400C sıcaklıkta 120 dakika çalışma dayanımı gerektirir.

• F600 Sınıfı: En ekstrem kategoridir. Özellikle yüksek hızlı tren tünelleri ve petrokimya tesisleri gibi çok yüksek kalori açığa çıkaran yangın senaryolarında, 600C sıcaklık altında 60 dakika işletme kabiliyetini akredite eder.

Frekans Konvertörü (VFD) Entegrasyonu ve EXAP Kuralları

Modern binalarda enerji verimliliği sağlamak adına duman tahliye fanları günlük havalandırma (konfor modu) için düşük devirde, yangın anında ise tam devirde (acil durum modu) çalıştırılır. Bu hız kontrolü frekans konvertörleri (inverter) vasıtasıyla sağlanır.

Dalga Formu Deformasyonları ve Motor Isınması

Frekans konvertörleri, motor sargılarına giden elektrik sinyalinin dalga formunu değiştirerek harmonik yükler oluşturur. Bu harmonikler, motorun normalden daha fazla ısınmasına yol açar. Bir duman tahliye fanının yangın anında frekans konvertörüyle sürülebilmesi için, TS EN 12101-3 standardına göre motor-sürücü kombinasyonunun fırın testine beraber girmesi veya özel koruyucu filtrelerin (sinüs filtreleri) sisteme dahil edilerek sertifikalandırılması zorunludur. Aksi takdirde, acil durumda konvertör üzerinden çalıştırılan motorlar aşırı ısınmadan ötürü çok erken safhada devre dışı kalabilir.

Genişletilmiş Uygulama (EXAP - Extended Application) Kuralları

EN 15269 ve ilgili direktifler kapsamında ele alınan EXAP kuralları, test edilen tek bir fan modelinin motor markası değişiklikleri, kasa çapı büyütme-küçültme sınırları, farklı montaj oryantasyonları (yatay veya dikey montaj) ve çift yönlü (reversible) çalışabilme esnekliklerini düzenler. Sertifika üzerindeki EXAP onayları, şantiye ortamındaki pratik revizyonların hukuki ve teknik zeminini oluşturur.

Mimari Şartnamelerde ve Mekanik Tesisatta Doğal Olmayan Tahliyenin Yeri

Binaların Yangından Korunması Hakkında Yönetmelik hükümleri gereğince, mekanik duman tahliye sistemlerinin kurulduğu tüm projelerde yangın damperleri, kanallar ve fanlar bir bütünlük arz etmelidir. Sadece "300 dereceye dayanıklı fan" ibaresiyle hazırlanan mekanik şartnameler, denetim süreçlerinde ciddi teknik açmazlar yaratır.

Proje mühendisleri ve yangın danışmanları, tasarım aşamasında kodlamaları netleştirmelidir. Örneğin; "Otopark katlarında kullanılacak aksiyel egzoz fanları TS EN 12101-3 belgeli, F300 (300 °C, 60 dk) sınıfına haiz, çift amaçlı kullanıma uygun ve frekans konvertörü ile çalıştırılması durumunda ilgili motor-sürücü uyum test raporuna sahip olmalıdır" biçimindeki bir şartname dili, can güvenliği risklerini minimize eder. Bu doğrulamalar, yangın esnasında binanın havalandırma kalbini oluşturan motorların, en yoğun duman ve sıcaklık kütlesi altındayken bile tasarlanan tahliye fonksiyonunu son saniyeye kadar sürdürmesini teminat altına alır.
