Duman Kontrolünde Diferansiyel Basınç Yönetimi: TS EN 12101-6 Standart Mimarisi ve Hava Akış Kriterleri

Yüksek katlı binalarda ve karmaşık mimari yapılarda dumanın dikey olarak yayılmasını önleyen en proaktif pasif-aktif entegre sistem koruması, kaçış yollarının kontrollü hava beslemesiyle korunması esasına dayanır. TS EN 12101-3 ve ilgili DIKS standart ailesinin en kritik ayaklarından birini oluşturan TS EN 12101-6, "Duman ve Isı Kontrol Sistemleri - Diferansiyel Basınç Sistemleri için Kurallar" başlığı altında, yangın merdivenleri, kaçış holleri, yangın asansörleri (itfaiye asansörü) ve kuyu boşluklarının basınçlandırılmasına ait tasarım, hesaplama ve uygulama kriterlerini belirler.

Bu standart, acil durum tahliyesi esnasında kapılar açıldığında veya kapalıyken zehirli gazların korunan güvenli bölgeye (safe zone) sızmasını engellemek amacıyla, alanlar arasında kontrollü bir statik basınç farkı (Delta P) ve net bir hava akış hızı (v) eşiği kurmayı hedefler. Sınıf A'dan Sınıf F'ye kadar uzanan ve yapının kullanım senaryolarına (konut, otel, ticari bina vb.) göre değişen mimari tasarım sınıflarıyla yapılandırılan bu teknik altyapı; aşırı basınç tahliye damperleri, frekans konvertörlü fanlar ve kaçış kapısı açılma kuvveti sınırlandırmaları (100N) gibi parametrik değişkenleri dinamik bir mühendislik disiplinine bağlar.

Diferansiyel Basınç Sistemlerinin Akışkanlar Mekanizması ve Temel Teorisi

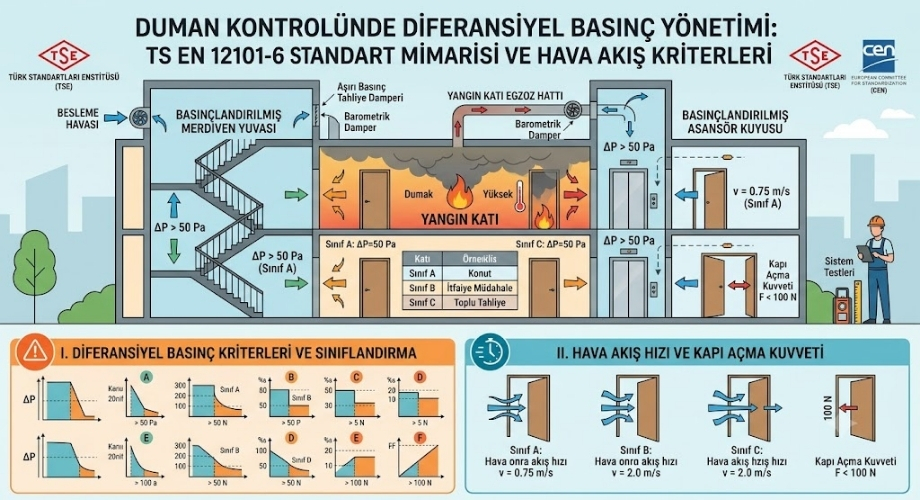

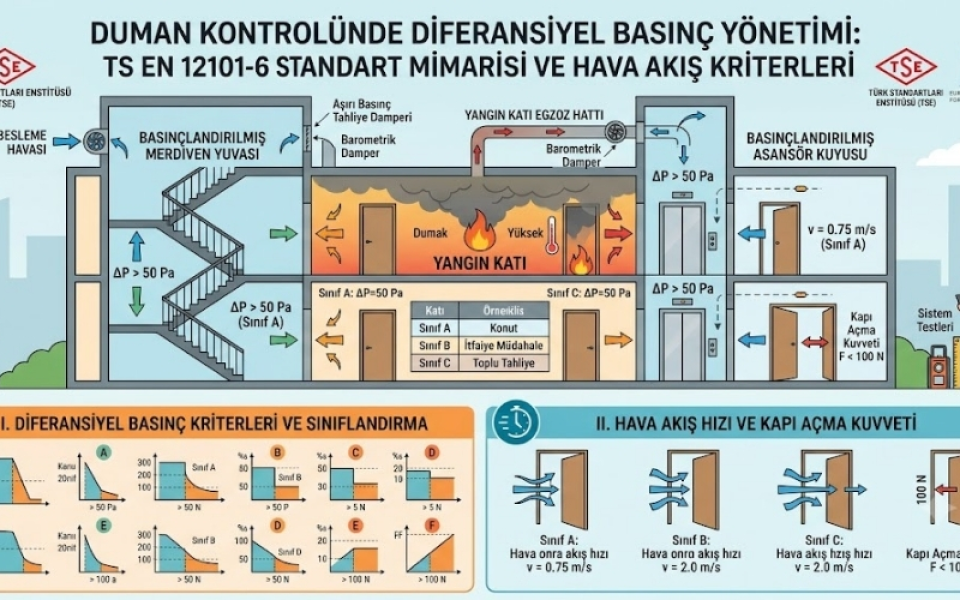

Basınçlandırma sistemlerinin temel felsefesi, havanın yüksek basınçlı bölgeden alçak basınçlı bölgeye doğru hareket etme eğilimini kullanarak dumanın önünde görünmez bir aerodinamik bariyer oluşturmaktır. TS EN 12101-6 standart yapısı, bu bariyeri iki farklı operasyonel koşulda analiz eder: kapıların tamamen kapalı olduğu durum ve tahliye anında kapıların açıldığı dinamik aşama.

Kapalı Kapı Durumu ve Statik Diferansiyel Basınç (Delta P)

Kaçış yollarını oluşturan merdiven yuvaları veya asansör kuyuları, yangın katına açılan kapılar kapalı konumdayken yangın bölgesine kıyasla daha yüksek bir statik basınç altında tutulur. Standart, tüm sınıflar için kapalı kapı senaryosunda minimum 50 Pa (Pascal) değerinde bir diferansiyel basınç farkı oluşmasını şart koşar. Bu statik basınç bariyeri, kapı fitillerinin etrafındaki mikro açıklıklardan veya yapısal çatlaklardan sızmaya çalışan yüksek sıcaklıktaki zehirli gazların içeri girmesini mekanik olarak bloke eder.

Açık Kapı Durumu ve Hava Akış Hızı ($v$) Kriteri

Tahliye esnasında kaçış kapılarından biri veya birkaçı açıldığında, o bölgedeki statik basınç hızla düşer. Bu kritik kırılma anında standardın aradığı temel kriter, statik basınçtan ziyade açılan kapı kesitinden yangın alanına doğru esen havanın net hızıdır. Standart, dumanın rüzgara karşı ilerleyememesi (counter-flow) ilkesine dayanarak, tasarım sınıfına göre açılan kapı boşluğundan minimum 0.75 m/s ila 2.0 m/s arasında değişen hızlarda kesintisiz bir hava akışı olmasını zorunlu kılar.

TS EN 12101-6 Tasarım Sınıfları ve Bina Tipolojileri İlişkisi

Standart, binaların kaçış stratejilerine, kullanıcı profilinin hareket kabiliyetine (hastaneler, oteller, konutlar vb.) ve itfaiye ekiplerinin müdahale senaryolarına göre 6 farklı tasarım sınıfı tanımlar.

Sınıf A: Sistemleri (Konut Tipi Yapılar)

Kullanıcıların binanın mimari kaçış yollarına aşina olduğu ve acil durumlarda hızlıca tahliye olabileceği varsayılan konut projelerinde uygulanır. Tasarım kriteri, yangın katındaki merdiven kapısı açıkken bu kapıdan minimum 0.75 m/s hızla hava akışının sağlanması ve diğer tüm kapılar kapalıyken 50 Pa basınç farkının korunmasıdır.

Sınıf B: Sistemleri (İtfaiye Müdahale ve Asansör Koruma)

Yüksek katlı binalarda itfaiyenin yangına dikey olarak müdahale etmesini, yangın asansörünü ve yangın güvenlik hollerini duman arındırılmış tutmayı amaçlayan en katı sınıflardan biridir. Bu sınıfta, yangın asansörü kuyusu ile yangın holü arasında net bir basınç hiyerarşisi kurulur ve kapılar açıkken aranan hava akış hızı 2.0 m/s seviyesine kadar yükseltilir.

Sınıf C: Sistemleri (Eş Zamanlı Tahliye ve Ticari Yapılar)

Kullanıcıların binayı toplu ve eş zamanlı olarak terk ettiği ticari ofisler, okullar ve alışveriş merkezleri gibi yapılarda tercih edilir. Tahliye anında birden fazla ana çıkış kapısının aynı anda açık kalacağı hesaplanarak, sistemin toplam debi ihtiyacı bu simülasyona göre boyutlandırılır.

Sınıf D, E ve F Sınıfları (Otel ve Uyku Amaçlı Ağır Riskli Alanlar)

Kullanıcıların acil durumda uykuda yakalanabileceği oteller, yurtlar veya tahliye kabiliyeti kısıtlı kişilerin bulunduğu hastaneler ve bakım evleri için optimize edilmiş sınıflardır. Bu senaryolarda sistem, hem kaçış kapıları açıkken dumanı süpürme yeteneğine (hız kriteri) hem de kullanıcıların odalarında kurtarılmayı beklediği uzun süreli koruma fazlarına göre (statik basınç kriteri) çift yönlü tasarlanır.

Karşılaşılan Mekanik Riskler ve Aşırı Basınç Yönetimi

Basınçlandırma sistemlerinde sadece yüksek debili fanlar seçip içeriye kontrolsüz hava basmak, can güvenliği açısından çok büyük bir mühendislik hatasına yol açar. Sistem, hassas bir dinamik denge üzerinde yürütülmelidir.

100 Newton Sınırı ve Kapı Açma Güçlüğü

İçeriye basılan aşırı hava, yangın merdiveninin kapısında tek yönlü devasa bir kuvvet oluşturur. Eğer merdiven içi basınç kontrolsüz şekilde yükselirse (Örn: 80-100 Pa seviyelerine çıkarsa), kaçış koridorundaki bir çocuk, yaşlı veya engelli birey yangın kapısını iterek açamaz ve yangın katında mahsur kalır. TS EN 12101-6 standardı, sistem aktif haldeyken acil çıkış kapısının açılması için gereken toplam kol kuvvetinin 100 N (yaklaşık 10 kgf) değerini kesinlikle aşmamasını emreder.

Aşırı Basınç Tahliye Damperleri (Barometrik Damperler) ve Motor Sürücüleri

Kapı açılma kuvveti sınırını korumak ve kapılar aniden kapandığında merdiven boşluğunun aşırı basınçla sıkışmasını önlemek için iki temel mekanik çözüm uygulanır:

• Barometrik Tahliye Damperleri: Merdiven kulesinin üst noktasına yerleştirilen ağırlıklı mekanik damperler, iç basınç 50-60 Pa sınırını geçtiği an kendiliğinden açılarak fazla havayı dışarı tahliye eder.

• Frekans Konvertörlü (VFD) Fan Sistemleri: Hızlı tepki veren fark basınç sensörlerinden (transmitter) alınan anlık verilerle fan motorunun devri inverter vasıtasıyla kontrol edilir. Kapı kapandığında fan yavaşlar, kapı açıldığında ise dumanı engellemek için maksimum devire çıkarak debiyi artırır.

Akustik Kriterler ve Sistem Kabul Testleri

Sistemler devreye alındıktan sonra şantiye ortamında akredite ölçüm cihazlarıyla test edilerek raporlanmalıdır. Havalandırma fanlarının yüksek devirde çalışması, merdiven kulesi içinde ciddi bir uğultu ve gürültü meydana getirir. TS EN 12101-6, acil durum esnasında insanların panik yapmasını engellemek ve yönlendirici sesli anonsların (sesli tahliye sistemleri) duyulabilmesini sağlamak adına merdiven içindeki maksimum ses seviyesinin belirli desibel sınırlarında kalmasını öngörür. Kabul testlerinde hem Pa cinsinden diferansiyel basınçlar, hem anemometre ile kapı geçiş hızları hem de kapı hidroliklerinin itme kuvvetleri ölçülerek kayıt altına alınır.

Mimari ve Mekanik Şartnamelerde TS EN 12101-6 Yaklaşımı

Türkiye Binaların Yangından Korunması Hakkında Yönetmelik kurallarına göre, konutlarda 51.50 metrenin, diğer yapılarda ise 30.50 metrenin üzerindeki tüm kaçış merdivenlerinde basınçlandırma sistemi yapılması zorunludur. Proje tasarım aşamasında sadece "merdiven basınçlandırma fanı" yazılıp bırakılması, mekanik ve elektriksel otomasyon süreçlerinde büyük uyumsuzluklar doğurur.

Doğru bir mühendislik şartnamesi şu şekilde kurgulanmalıdır: "Yüksek katlı bloklarda yer alan yangın merdivenleri ve asansör kuyuları, TS EN 12101-6 Sınıf B standart modeline uygun olarak basınçlandırılacaktır. Sistem, kapılar kapalıyken tüm katlarda 50 Pa statik basınç farkı sağlayacak, yangın katı kapısı açıldığında ise kapı kesitinden 2.0 m/s hava akış hızını garanti edecek şekilde dinamik frekans konvertörü ve hızlı basınç sensörleri ile kombine edilecektir. Kapı açma kuvveti 100 N değerini aşmayacaktır." Bu net kodlama, binanın acil durum havalandırma sisteminin en kaotik yangın anında bile can kurtaran proaktif bir yaşam tüneli olarak işlev görmesini sağlar.
