Yangın tüpünün basınç değerleri, acil durumlarda cihazın işlevselliğini doğrudan belirleyen en kritik parametredir. İdeal yangın tüpü basıncı, standart taşınabilir kuru kimyevi tozlu (KKT) cihazlarda 14 ila 18 bar (200 - 260 PSI) aralığında bulunmalıdır. Çalışma sıcaklığına ve ortam koşullarına bağlı olarak optimum işletme basıncı genellikle 15-16 bar seviyesinde dengelenmektedir. Cihaz üzerindeki manometrenin ibresi tam olarak yeşil bölgede konumlanmalıdır. Yeşil alanın solundaki kırmızı bölge basınç düşüklüğünü (yetersiz püskürtme), sağındaki kırmızı bölge ise aşırı basınç yüklemesini (patlama ve vana arızası riski) ifade eder. Karbondioksitli (CO2) yangın tüplerinde ise manometre bulunmaz; bu tüplerde çalışma basıncı gazın kendi faz dengesi nedeniyle yaklaşık 50 ila 60 bar seviyelerindedir ve doluluk durumu basınçla değil, tartı yöntemiyle gramaj üzerinden tespit edilir.


1. Yangın Söndürme Cihazlarında İdeal Basınç Değerleri ve Tipolojik Farklılıklar

Söndürücü maddelerin cihaz içerisinden dışarıya doğru itilmesi, tüpün içine hapsedilmiş olan itici gaz (genellikle Azot - $N_2$) vasıtasıyla gerçekleşir. İtici gazın sağladığı iç basınç, cihaz türüne ve söndürücü ajanın kimyasal yapısına göre değişiklik göstermektedir.

• Kuru Kimyevi Tozlu (KKT) ve Köpüklü Cihazlar: Bu tüplerde standart çalışma basıncı 20C ortam sıcaklığında 15 bar seviyesindedir. Minimum operasyonel sınır 14 bar, maksimum güvenli sınır ise 18 bardır.

• Karbondioksitli (CO2) Cihazlar: Sıvılaştırılmış gaz kategorisinde yer alan bu tüplerde yüksek basınç söz konusudur. $20^\circ\text{C}$ sıcaklıkta gövde içerisindeki basınç 55-60 bar civarındadır. 30C üzerindeki ortam sıcaklıklarında bu değer 80 bara kadar yükselebilir. Bu tüplerde basınç göstergesi yer almaz; sızdırmazlık ve doluluk kontrolleri cihazın boş ve dolu ağırlığının hassas kantarla tartılması esasına dayanır.

• Halon Alternatifi (HFC) Gazlı Cihazlar: Hassas elektronik ekipmanların korunmasında kullanılan temiz gazlı söndürücülerde ortalama işletme basıncı 12 ila 15 bar aralığında sabit tutulur.

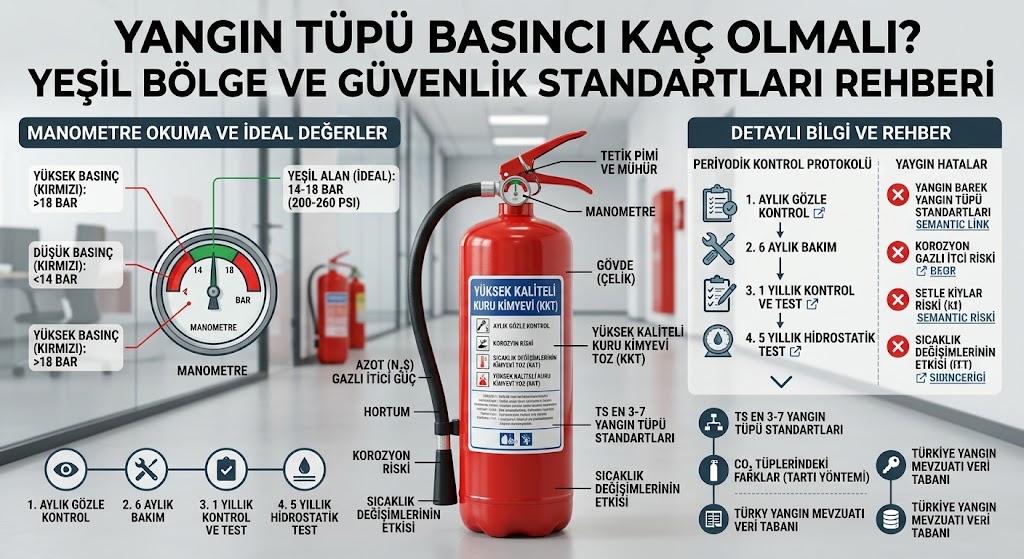

2. Manometre Renk Kodları ve Basınç Durum Cetveli

Cihaz gövdesindeki vananın hemen altında bulunan manometre, tüpün içerisindeki itici gazın durumunu anlık olarak gösteren mekanik bir göstergedir.

Manometre Bölgesi	Basınç Sınırı (Bar / PSI)	Cihazın Operasyonel Durumu
Sol Kırmızı Alan	14 bar <200 PSI	Düşük Basınç (Az Sıkıştırılmış): İtici gaz sızmış. Toz dışarı püskürtülemez, acil dolum/bakım gerekir.
Yeşil Alan (Ideal)	14 - 18 bar (200 - 260 PSI)	Optimum Çalışma Basıncı: Cihaz kullanıma hazır. Püskürtme mesafesi ve debisi standartlara uygundur.
Sağ Kırmızı Alan	>18 bar >260 PSI)	Yüksek Basınç (Aşırı Şarj): Sıcaklık artışı veya fazla gaz dolumu kaynaklı. Vana/gövde hasarı riski taşır.

3. Yangın Tüpünde Basınç Düşmesinin Nedenleri ve Risk Yönetimi

Yangın tüplerinin hiç kullanılmadığı halde zamanla basınç kaybetmesi, fiziksel ve mekanik faktörlere dayanır. Düşük basınçlı bir cihaz, yangın anında tetiğe basıldığında söndürücü maddeyi menziline ulaştıramaz ve görevini yerine getiremez.

                      [YANGIN TÜPÜ BASINÇ KONTROL PROTOKOLÜ]
                                         │
         ┌───────────────────────────────┴───────────────────────────────┐
         ▼                                                               ▼
  [MANOMETRE İBRESİ YEŞİLDE]                                  [MANOMETRE İBRESİ KIRMIZIDA]
  ├── Basınç 14-18 bar aralığında                             ├── Sol Kırmızı: Gaz Sızıntısı (Azot Kaybı)
  ├── Tetik pimi ve mühür sağlam                              ├── Sağ Kırmızı: Termal Genleşme / Fazla Şarj
  └── Cihaz operasyona hazır                                  └── Aksiyon: Yetkili Servis Bakımı / Dolum

Basınç Kaybına Yol Açan Temel Faktörler

1. Vana ve O-Ring Conta Deformasyonu: Zamanla eskiyen kauçuk contalar veya vana dişlerindeki mikron seviyesindeki mikro çatlaklar, itici azot gazının yavaşça sızmasına neden olur.

2. Sıcaklık Değişimleri (Termal Genleşme/Büzüşme): Soğuk ortamlarda (0°C ve altı) gazların büzüşmesi nedeniyle ibre hafifçe sol kırmızıya kayabilir. Cihaz oda sıcaklığına döndüğünde ibre tekrar yeşile gelmelidir. Kalıcı düşüşler ise gaz kaybına işaret eder.

3. Fiziksel Darbe ve Korozyon: Tüpün düşürülmesi, darbe alması veya nemli ortamlarda vana mekanizmasının paslanması sızdırmazlık bütünlüğünü bozar.

4. Periyodik Bakım ve Yasal Basınç Testi Protokolleri

Binaların Yangından Korunması Hakkında Yönetmelik ve TS ISO 11602-2 standartları gereğince yangın söndürme cihazlarının periyodik bakımları ve basınç testleri zorunludur:

• Aylık Gözle Kontrol: Kullanıcı tarafından yapılır. Manometre ibresinin yeşil bölgede olduğu, emniyet piminin yerinde durduğu ve hortumda tıkanıklık olmadığı doğrulanır.

• 6 Aylık ve Yıllık Periyodik Bakım: Yetkili servis tarafından cihazın genel mekanik kontrolleri ve ağırlık ölçümleri gerçekleştirilir.

• 5 Yıllık Hidrostatik Gövde Testi: Yangın tüplerinin gövde dayanıklılığı ve yüksek basınç direnci her 5 yılda bir hidrostatik testten (su basıncı testi) geçirilir. Testi geçen tüplerin toz ve azot gazı ikmali yenilenerek çalışma basıncı olan 15 bara tekrar ayarlanır.

Doğru Basınç Hayati Önem Taşır

Yangın söndürme cihazının ilk müdahaledeki başarısı, doğrudan içindeki itici gazın sağladığı doğru basınçla orantılıdır. Manometre göstergesinin düzenli aralıklarla kontrol edilmesi, ibrenin yeşil alanda tutulması ve periyodik bakımların aksatılmaması, acil durumlarda yaşanabilecek olası sistem başarısızlıklarının önüne geçer.
