TS EN 54-7: Duman Dedektörleri ile Erken Evre Yangın Algılamanın Akustik ve Optik Kriterleri

Duman dedektörleri, kapalı mahallerde başlayan bir yangının ilk evrelerinde açığa çıkan aerosol partiküllerini fotoelektrik veya iyonizasyon kırılımıyla analiz eden, can kayıplarını önlemedeki en kritik erken uyarı uç birimleridir. Havada asılı kalan mikro partiküllerin saçılma (tyndall etkisi), soğurma veya iyon akımı değişim değerlerine göre yangın olgusunu doğrulayan bu sensörlerin optik odacık geometrileri, rüzgar hızı bağışıklıkları ve yapay duman tüneli test kriterleri TS EN 54-7 standardı ile uluslararası mühendislik zeminine oturtulmuştur. Kızılötesi LED ve fotodiyot kombinasyonlarının kararlılığı, mikroişlemci tabanlı sinyal işleme algoritmaları ve ortamdaki toz katmanlarına karşı dinamik sürüklenme (drift compensation) telafi limitleri bu standardın ana omurgasını oluşturur. Oteller, veri merkezleri, konutlar ve idari binalar gibi için için yanma potansiyeli yüksek, görünebilir duman üreten tüm yapılar, operasyonel sürekliliğini ve asılsız alarmlardan arındırılmış güvenlik senaryolarını doğrudan TS EN 54-7 laboratuvar onaylarından alan bu optoelektronik donanımlar sayesinde sürdürebilmektedir.

Duman Algılama Teknolojilerinin Fiziksel Prensipleri ve Metodolojileri

Yangın güvenliği mühendisliğinde, yanıcı maddenin türüne göre açığa çıkan dumanın rengi, partikül boyutu ve yayılma hızı değişkenlik gösterir. TS EN 54-7 standardı, bu fiziksel farklılıkları adreslemek adına dumanı analiz eden cihazları çalışma prensiplerine ve optik kırılımlarına göre sınıflandırarak her bir yöntemin asgari performans sınırlarını belirler.

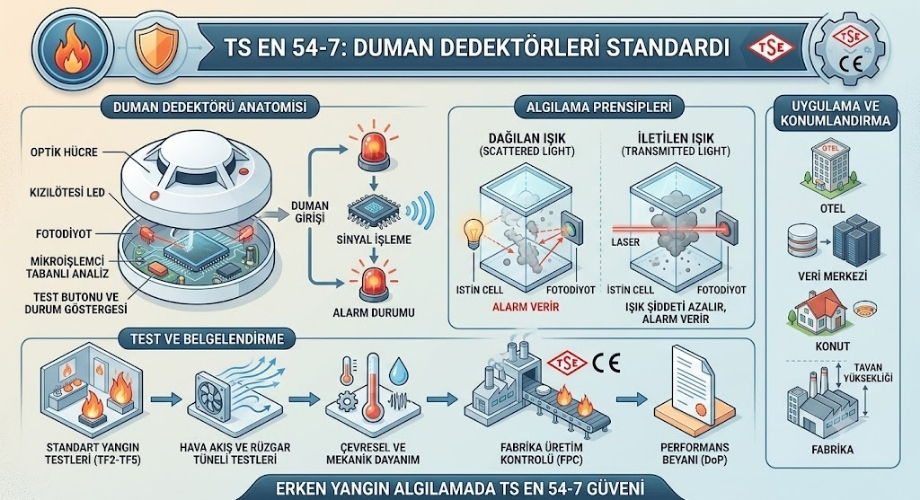

Dağılan Işık ve İletilen Işık (Optik Fotoelektrik) Prensibi

Modern binalarda en yaygın kullanılan teknoloji optik duman algılama sistemleridir. Standart, bu sistemlerin iç tasarımındaki labirent yapısını ve ışık geçirmezlik kriterlerini sıkı bir şekilde denetler:

• Dağılan Işık (Scattered Light) Prensibi: Dedektörün içindeki optik hücrede bir kızılötesi ışık kaynağı ve bu kaynağı doğrudan görmeyen bir alıcı (fotodiyot) konumlandırılmıştır. Normal şartlarda alıcının üzerine ışık düşmez. Hücreye giren duman partikülleri, ışık ışınlarının kırılmasına ve saçılmasına neden olur. Saçılan bu ışık fotodiyoda ulaştığında, elektriksel bir sinyal üretilir. TS EN 54-7, saçılma açısının ve kullanılan ışık dalga boyunun (mavi veya kızılötesi) farklı duman türlerine (açık renkli, koyu renkli) karşı hassasiyet kararlılığını test eder.

• İletilen Işık (Transmitted Light) Prensibi: Bu yöntemde ışık kaynağı ve alıcı karşılıklı hizalanmıştır. Alıcı sürekli olarak maksimum ışık şiddetini ölçer. Hücreye dupan girdiğinde, ışık akısının bir kısmı partiküller tarafından emilir veya engellenir. Alıcıya ulaşan ışık miktarındaki bu azalma (karartma etkisi), standartta belirlenen eşik değerlerini geçtiğinde alarm üretilir. Genellikle hat tipi duman dedektörlerinde veya özel endüstriyel cihazlarda bu mantık yürütülür.

İyonizasyon Prensibi

Geçmişte çok daha yaygın olan, günümüzde ise çevresel regülasyonlar nedeniyle yerini optik sistemlere bırakan iyonizasyon dedektörleri, çok küçük ve gözle görülmeyen hızlı duman partiküllerini yakalamakta etkilidir. Hücre içindeki radyoaktif bir kaynak (genellikle Amerikyum-241), havayı iyonize ederek küçük bir elektrik akımı oluşturur. Giriş yapan duman partikülleri bu iyonlara yapışarak akımı düşürür. TS EN 54-7, bu akım düşüşünün çevre koşullarından bağımsız olarak ne kadar hassas ölçülmesi gerektiğini kurallara bağlar.

TS EN 54-7 Standart Testleri ve Yangın Laboratuvarı Deneyleri

Bir duman dedektörünün piyasaya arz edilebilmesi için uluslararası akredite laboratuvarlarda, "Test Yangınları" (TF1'den TF5'e kadar) olarak adlandırılan gerçek senaryolar altında performans göstermesi zorunludur. Bu testler, cihazın hem hızlı parlayan alevli yangınlara hem de günlerce sürebilecek yavaş duman salınımlarına olan tepkisini ölçer.

Gerçek Zamanlı Yangın Simülasyonları

Laboratuvarda oluşturulan standart odalarda, kontrollü malzemeler yakılarak dedektörün m (optik yoğunluk) değerleri kaydedilir:

• TF2 (Açık Odun Yangını): Kurutulmuş kayın ağacı takozlarının için için yanmasıyla üretilen, açık renkli ve orta büyüklükteki duman partiküllerine karşı optik dedektörlerin başarısı ölçülür.

• TF3 (Pamuk Yangını): İp haline getirilmiş pamuk fitillerinin alevsiz parlamasıyla oluşan, çok küçük partiküllü ve yoğun beyaz duman altındaki algılama hızları denetlenir.

• TF4 (Poliüretan Yangını): Plastik bazlı malzemelerin yanmasıyla ortaya çıkan siyah ve ışığı yoğun şekilde emen koyu renkli duman altındaki emilim hassasiyeti test edilir.

Bu test yangınlarının yanı sıra cihazlar, rüzgar tünellerine yerleştirilerek farklı yönlerden ve farklı hızlarda (0,2 m/s ila 1 m/s) esen hava akımlarının dumanın dedektör odasına girmesini engelleyip engellemediği ölçülür. Yönsel bağımsızlık testi, cihazın tavana hangi açıyla monte edilirse edilsin aynı sürede alarm vermesini garanti eder.

Yazılımsal Akıllılık: Toz Telafisi ve Yanlış Alarm Filtreleri

Duman dedektörlerinin karşılaştığı en büyük operasyonel zorluk, ortamdaki toz, nem, buhar veya böcek gibi yangın dışı unsurların duman olarak algılanmasıdır. TS EN 54-7 standardı, modern akıllı dedektörlerin bu tip harici etkenleri ayırt edebilecek algoritmalara sahip olmasını dolaylı olarak zorunlu kılar.

Dinamik Sürüklenme Dengelenmesi (Drift Compensation)

Zamanla dedektörlerin optik hücrelerindeki labirent yapısında toz birikmesi meydana gelir. Bu tozlar, ışığın sürekli olarak biraz saçılmasına yol açarak cihazın alarm eşiğine yaklaşmasına neden olur. Eğer cihaz standart bir yazılıma sahip değilse, kısa süre sonra asılsız alarm üretecektir.



TS EN 54-7 uyumlu akıllı adresli dedektörler, temiz ortamdaki taban değerini günlerce takip ederek yavaş yavaş yükselen toz seviyesini kalibre eder ve alarm eşiğini yukarı kaydırır. Ancak bu kaydırma işleminin de bir sınırı vardır. Standartta belirlenen kirlilik limitine ulaşıldığında, dedektör yangın paneline "Bakım Gerekli" sinyali göndererek sistem kalitesinin düşmesini engeller.

Yapı Malzemeleri Yönetmeliği (CPR) ve CE Etiketlemesi İlişkisi

Avrupa Birliği mevzuatları ve Türkiye'deki Yapı Malzemeleri Yönetmeliği (305/2011/AB) gereğince, binalarda insan yaşamını korumak üzere sabit olarak monte edilen duman dedektörlerinin tamamı sıkı belgelendirme süreçlerine tabidir.

Kalite Devamlılığı ve Yasal Sorumluluk

Cihazların üzerinde, akredite edilmiş onaylanmış kuruluşun (Notified Body) dört haneli kimlik numarasını da içeren bir CE işareti bulunması mecburidir. Üretici firmalar, ürünle birlikte Performans Beyanı (DoP) sunarak cihazın TS EN 54-7 standardındaki tüm test maddelerini karşıladığını resmi olarak taahhüt eder. Fabrika Üretim Kontrolü (FPC) denetimleri sayesinde, üretim bandından çıkan binlerce cihazın optik hücre hassasiyeti ve plastik gövde mukavemeti sürekli olarak kontrol edilir. Standart dışı ürünlerin projelerde kullanılması, büyük bir güvenlik zafiyeti oluşturmasının yanı sıra yasal olarak da doğrudan ağır kusur ve cezai müeyyide sebebidir.

Mühendislik Tasarımında Duman Dedektörü Konumlandırma Stratejileri

Bir binanın yangından korunma performansı, sadece kaliteli donanım seçimine değil, bu donanımların TS EN 54-7 parametrelerine uygun bir şekilde mimariye entegre edilmesine bağlıdır. Duman, ısınan hava akımlarıyla birlikte dikey olarak yükselme ve tavan seviyesinde yatay olarak yayılma eğilimindedir.

Yerleşim Kriterleri ve Mimari Sınırlar

Projelendirme aşamasında mühendislerin dikkat etmesi gereken temel geometrik sınırlar şunlardır:

• Maksimum Tavan Yüksekliği: Noktasal optik duman dedektörleri, standart tasarımlarda genellikle maksimum 11 ila 12 metre yüksekliğe kadar olan tavanlarda efektif koruma sağlayabilir. Bu sınır aşıldığında (örneğin yüksek tavanlı lojistik depolar veya uçak hangarları), duman yukarı çıkana kadar soğuyup dağılacağı için noktasal dedektörler yerine ışın tipi duman dedektörleri (EN 54-12) veya çok hassas hava emmeli aktif sistemler (EN 54-20) konumlandırılmalıdır.

• Kapsama Alanı ve Mesafe Hesapları: Düz ve engelsiz bir tavanda tek bir duman dedektörünün algılama yarıçapı ve maksimum koruma alanı mimari risk sınıfına göre ortalama 60 ila 80 metrekare arasında hesaplanır. Tavanlarda yer alan kirişlerin derinliği, dumanın yayılmasını engelleyeceği için dedektör yerleşim sıklığını doğrudan etkiler. Ayrıca havalandırma menfezlerinin veya üfleme ünitelerinin hemen yanına dedektör konulmamalıdır; taze hava akımı dumanı dedektörden uzaklaştırarak algılamayı geciktirebilir.

Sonuç ve Teknolojik Gelecek

TS EN 54-7 standardı, yangın algılama sistemlerinin sahadaki gözü kulağı olan duman dedektörlerinin mühendislik anayasasıdır. Gelişen teknolojiyle birlikte bu cihazlar artık tek bir dalga boyuyla yetinmeyip, hem mavi hem kızılötesi ışığı aynı anda kullanarak toz partikülü ile duman partikülünü mikron seviyesinde ayırt edebilen çoklu spektrumlu (dual-spectrum) sistemlere evrilmektedir. Geleceğin kablosuz akıllı bina ekosistemlerinde de TS EN 54-7 standardının getirdiği optik disiplin, can ve mal güvenliğini en üst seviyede tutmanın yegane teminatı olmaya devam edecektir.
