TS EN 12845: Otomatik Sprinkler Sistemleri ile Hidrolik Tasarım ve Sabit Yangın Söndürme Standartları

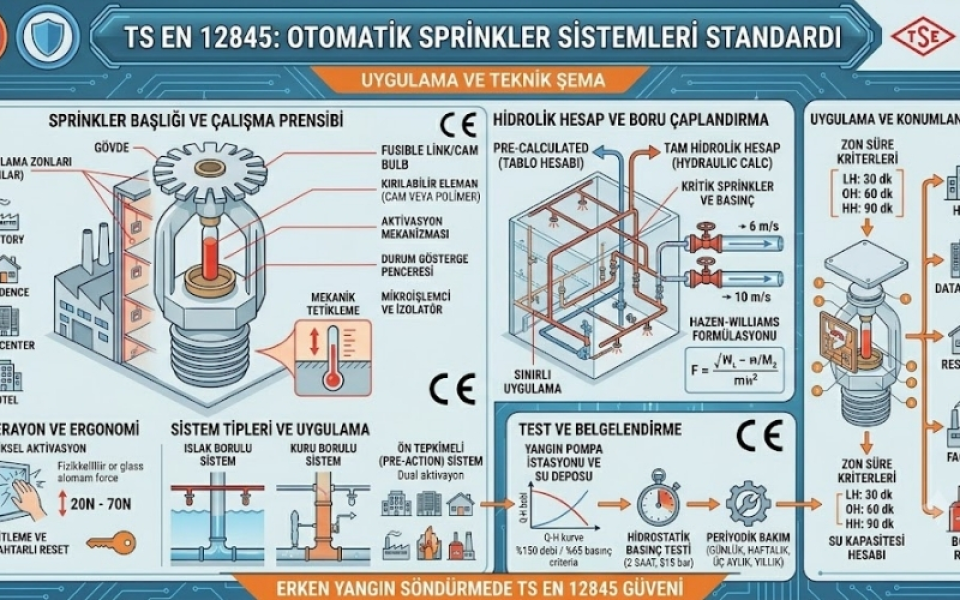

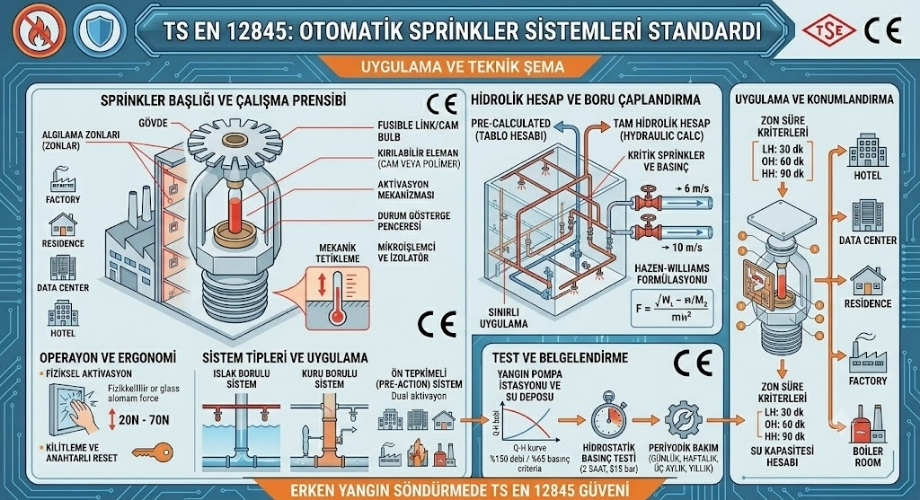

TS EN 12845, sulu sabit yangın söndürme sistemlerinin tavan morfolojilerine ve yapısal risk sınıflarına göre boru şebekesi çaplandırılmasını, hidrolik hesap metodolojilerini, su depoları ile yangın pompa istasyonlarının asgari debi-basınç eğrilerini (Q-H) ve operasyonel sürdürülebilirliği uluslararası mühendislik normlarıyla regüle eden anayasal tasarım kılavuzudur. Sistem mimarisi; yangın algılama entegrasyonu gerektirmeksizin, doğrudan ortam sıcaklığının etkisiyle patlayan cıvalı veya ergir elemanlı sprinkler başlıklarının (nozul) mekanik aktivasyon hızı, su operasyon alanları (design area) ve borulardaki sürtünme kayıplarını hesaplayan hazen-williams formülasyonu üzerine inşa edilmiştir.

Yangın yükü yoğunluğu yüksek olan endüstriyel lojistik depolardaki yüksek yığınlı depolama (high rack storage) konfigürasyonları, veri merkezlerindeki ön tepkimeli (pre-action) koruma senaryoları ve ticari komplekslerin ıslak-kuru borulu altyapıları bu standardın teknik parametreleriyle boyutlandırılır. Binaların yangından korunması hakkındaki ulusal yönetmeliklerin hidrolik tasarım omurgasını oluşturan bu standart; sıfır hata ile çalışması gereken su besleme kaynaklarını, zon kontrol vanalarını, ıslak alarm vanası istasyonlarını ve periyodik test-bakım döngülerini yasal bir zorunluluk olarak bağlayıcılığa kavuşturur.

Yapısal Risk Sınıflandırması ve Hidrolik Tasarım Kriterleri

Otomatik sprinkler sistemlerinin projelendirilmesinde ilk ve en kritik adım, korunacak mahalin mimari fonksiyonuna ve içerdiği malzemelerin yanıcılık derecesine göre doğru risk sınıfının tayin edilmesidir. TS EN 12845 standardı, binaları yangın yükü ve erken alev yayılma hızlarına göre dört ana temel gruba ayırarak her grup için farklı hidrolik tasarım yoğunlukları (tasarım debisi ve operasyon alanı) şart koşar.

Düşük, Orta ve Yüksek Risk Grupları

Tasarımcı mühendis, mimari projeyi incelerken her bağımsız bölümü şu mühendislik sınıflarına göre kategorize etmekle yükümlüdür:

• Düşük Risk (LH - Light Hazard): Yangın yükü düşük, yanıcı malzeme oranının az olduğu ve yangın başlangıcında ısı açığa çıkma hızının yavaş seyrettiği hacimlerdir. Okullar, otel odaları, ofisler ve konutlar bu sınıfa örnek gösterilebilir. Bu alanlarda standart, asgari 2,25mm/dk tasarım yoğunluğu ve 84 m2 değerinde bir hidrolik operasyon alanı öngörür.

• Orta Risk (OH - Ordinary Hazard): Yanıcı malzemelerin işlendiği veya depolandığı, orta derecede yangın yüküne sahip ticari ve endüstriyel alanlardır. Standart bu grubu kendi içinde OH1, OH2, OH3 ve OH4 olmak üzere alt kırılımlara ayırır. Örneğin tekstil atölyeleri, otoparklar, fırınlar ve alışveriş merkezleri bu gruptadır. Tasarım yoğunluğu risk alt kırılımına göre 5mm/dk ile 5 mm/dk arasında sabit kalırken, operasyon alanı 72 m2 ile 360m2 arasında değişkenlik gösterir.

• Yüksek Risk (HH - High Hazard): Yangının çok hızlı yayıldığı, kimyasal reaksiyonların veya yüksek ısı açığa çıkma potansiyelinin bulunduğu endüstriyel üretim alanları (HHP) ve lojistik depolama tesisleridir (HHS). Matbaalar, boyahaneler, kereste fabrikaları ve özellikle yüksek yığınlı raf düzenine sahip depolar bu kapsama girer. Hidrolik hesaplar, depolama yüksekliğine ve malzemenin paketlenme şekline (plastik karton kompozisyonları) göre 7,5 mm/dk 30 mm/dk gibi çok yüksek su debisi yoğunluklarına ulaşabilir.

Boru Şebekesi Hesap Metodolojileri ve Sürtünme Kayıpları

Sprinkler başlıklarının yangın anında ihtiyaç duyduğu suyun, tesisat içindeki sürtünme dirençlerini aşarak hedef noktaya ulaşması gerekir. TS EN 12845 standardı, boru çaplarının belirlenmesinde geçmişte kullanılan "ön hesaplı boru tablosu" (pre-calculated) yöntemine belirli sınırlar getirmiş, modern projelerde ise tamamen "tam hidrolik hesap" yöntemini zorunlu kılmıştır.

Hazen-Williams Sinyalizasyonu ve Boru Hidroliği

Tam hidrolik hesaplamalarda, boru malzemesinin iç yüzey pürüzlülük katsayısı (C değeri), suyun akış hızı ve yerel kayıplar (dirsekler, teeler, vanalar) dikkate alınır. Akışkanlar mekaniği ilkelerine dayanan hesaplamalarda şu kriterler esastır:

• Hız Sınırları: Boru şebekesinin herhangi bir noktasında suyun akış hızı, boru cidarlarında aşınmaya ve aşırı basınç kayıplarına yol açmaması adına kontrol vanaları üzerinde 6m/s değerini, boru hatlarında ise 10m/s değerini aşmamalıdır.

• Kritik Sprinkler Belirlenmesi: Boru şebekesinin yangın pompasına hidrolik olarak en uzak ve en yüksek noktasında bulunan sprinkler başlığı "kritik başlık" olarak tanımlanır. Hidrolik simülasyonlar, bu kritik noktada yangın anında standardın öngördüğü asgari 0,5 nominal işletme basıncının sağlandığını kanıtlamak zorundadır.

Pompa İstasyonları ve Su Deposu Mühendisliği

Otomatik sprinkler sistemlerinin kalbi, hiçbir koşulda kesintiye uğramaması gereken su besleme kaynakları ve bu suyu şebekeye basan yangın pompalarıdır. TS EN 12845, genel kullanım amaçlı hidrofor sistemlerinden tamamen farklı, yüksek güvenlik öncelikli pompa dairesi tasarımlarını şart koşar.



Yedeklilik ve Performans Eğrileri

Sistemde kullanılan ana yangın pompalarının (elektrik motorlu veya dizel) performans karakteristikleri, standart kapsamında net bir grafik eğrisine bağlanmıştır:

• Pompa Karakteristik Eğrisi: Yangın pompaları, kapalı vana (sıfır debi) basıncının %140'ından daha fazla bir basınca ulaşmamalıdır. En kritik kural ise, pompanın anma debisinin %150'sine ulaşıldığında, basma yüksekliğinin (basıncının) nominal değerin %65'inden aşağıya düşmemesi zorunluluğudur. Bu kural, operasyon alanındaki sprinkler başlık sayısı arttığında pompanın ani basınç düşüşüyle çöökmesini engeller.

• Su Depolama Hacimleri: Yangın su depolarının hacmi, risk sınıfının gerektirdiği sistem çalışma süresi ile doğrudan çarpılarak hesaplanır. Düşük risk (LH) için 30 dakika, orta risk (OH) için 60 dakika ve yüksek risk (HH) için 90 dakika kesintisiz su akışı sağlanması mecburidir. Depo çıkışlarında suyun dönbaba oluşturarak hava emmesini önleyen vorteks önleyici (anti-vortex) plakaların kullanılması zorunludur.

Mekanik Alarm Vanaları ve Sistem Tipleri

Sistem borularının içindeki suyun kararlılığı ve yangın anında mekanik alarm sistemlerinin devreye girmesi, alarm vana istasyonları vasıtasıyla kontrol edilir. Yapının donma riskine veya mimari hassasiyetine göre farklı vana istasyonları tercih edilir.

Islak, Kuru ve Ön Tepkimeli (Pre-Action) Sistem Konfigürasyonları

Standart, ortam şartlarına göre şu üç ana mekanik altyapıyı tanımlar:

• Islak Borulu Sistemler (Wet Pipe): Ortam sıcaklığının 4C altına düşme riskinin bulunmadığı alanlarda boruların sürekli basınçlı suyla dolu olduğu en yaygın sistemdir. Sprinkler patladığı anda su doğrudan yangına müdahale eder. Hat üzerindeki ıslak alarm vanası, su akışıyla birlikte mekanik su motorlu gongu (alarm gongu) çaldırır ve basınç anahtarları (pressure switch) üzerinden yangın paneline elektriksel sinyal gönderir.

• Kuru Borulu Sistemler (Dry Pipe): Donma riskinin olduğu (4C altındaki) soğuk hava depolarında veya açık alanlarda, boruların içinde su yerine basınçlı hava veya azot gazının bulunduğu sistemdir. Sprinkler başlığı patladığında önce gaz tahliye olur, bu esnada kuru alarm vanasındaki basınç dengesi bozularak vananın klapesi açılır ve su borulara ilerler. TS EN 12845, kuru sistemlerde suyun en uzak sprinklere ulaşma süresini (water delivery time) sınırlandırarak gerekirse hızlı açma cihazları (accelerator) kullanılmasını emreder.

• Ön Tepkimeli Sistemler (Pre-Action): Su hasarının büyük risk oluşturduğu veri merkezleri veya tarihi kütüphane gibi hassas mahallerde çift kademeli güvenlik sağlayan sistemlerdir. Borularda hava bulunur ancak vananın açılması için hem sprinklerin patlaması hem de ortamdaki yangın algılama dedektörlerinin (EN 54 serisi) panele onay sinyali göndermesi gerekir.

İşletmeye Alma, Kabul Testleri ve Periyodik Bakım Anayasası

Montaj aşaması tamamlanmış bir sprinkler sisteminin hidrolik kararlılığı ve sızdırmazlığı, bina işletmeye açılmadan önce ağır test prosedürleriyle doğrulanmak zorundadır. TS EN 12845, bu testlerin kapsamını ve işletme ömrü boyunca yapılacak bakımları net bir takvime bağlar.

Hidrostatik Basınç Testleri ve Seyir Defteri

Sistemin mekanik bütünlüğünün doğrulanması adına boru hatları, en az 15 bar veya işletme basıncının 1,5 katı yüksek basınç altında 2 saat boyunca hidrostatik teste tabi tutulur. Bu süre zarfında hatlarda hiçbir sızıntı veya basınç düşüşü meydana gelmemelidir.

Sistem devreye alındıktan sonra, haftalık olarak yangın pompalarının otomatik start testleri, vana konum izleme anahtarlarının fonksiyonelliği kontrol edilmeli; aylık olarak su depolarının seviyeleri ve dizel motorların yakıt durumları incelenmelidir. Yıllık periyotlarda ise uzman mühendislik firmaları tarafından akış testleri yapılmalı, alarm vanalarının klapeleri temizlenmeli ve tüm veriler yasal denetimlerde ibraz edilmek üzere "Yangın Sistemi Seyir Defteri" içerisinde kayıt altına alınmalıdır.

Sonuç

TS EN 12845 standardı, yangın mühendisliğinde binaların yapısal güvenliğini ve operasyonel sürekliliğini sağlayan en kapsamlı sulu söndürme kılavuzudur. Doğru risk sınıflandırmasından başlayan, hassas hidrolik hesaplarla şekillenen ve disiplinli bir bakım döngüsüyle devam eden bu süreç, yangın anında insan müdahalesine gerek kalmaksızın alevleri henüz başlangıç evresinde sönümlemenin tek bilimsel teminatıdır. Modern mimari projelerin tamamı, can ve mal emniyetini bu uluslararası standardın mühendislik ilkelerine sadık kalarak inşa etmekle yükümlüdür.
