TS EN 13565-2: Köpüklü Sabit Yangın Söndürme Sistemlerinin Tasarım, Yapım ve Bakım Standartları

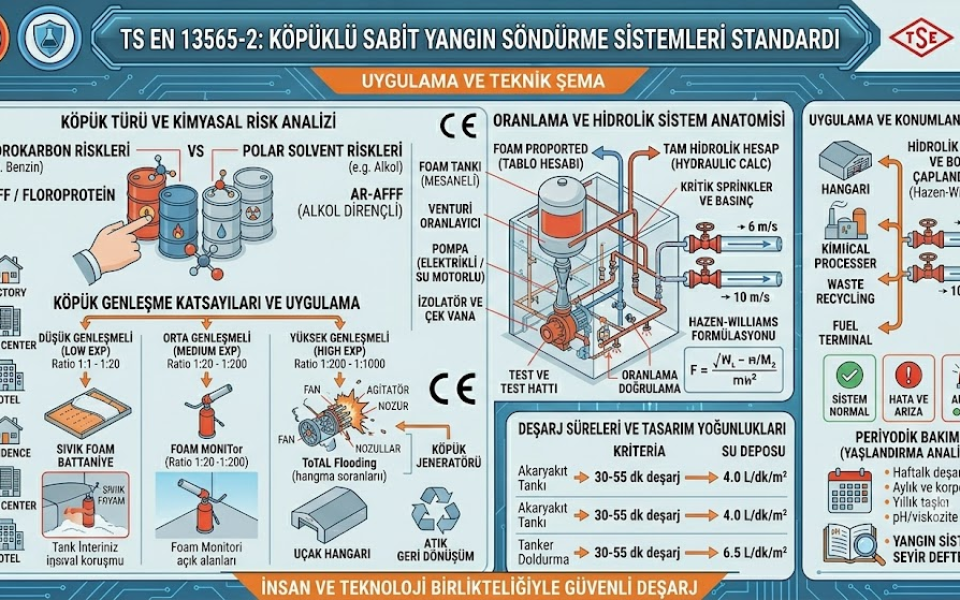

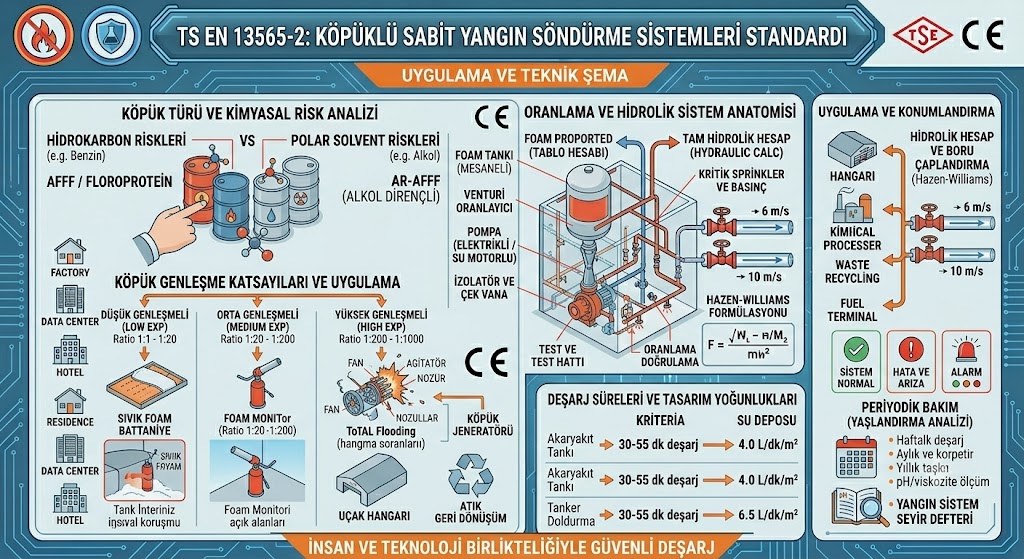

TS EN 13565-2, hidrokarbon türevleri, polar solventler ve yanıcı/parlayıcı sıvı sınıflarının (Class B) barındığı yüksek riskli endüstriyel alanlarda köpük konsantrasyonu oranlamasını, genleşme katsayılarını (düşük, orta, yüksek), köpük jeneratörleri ile nozulların hidrolik yerleşimini ve deşarj sürelerini regüle eden teknik projelendirme kılavuzudur. Sistem mimarisi; konvansiyonel sulu söndürmenin yetersiz kaldığı sıvı yüzey yangınlarında, köpüğün alev ile yakıt arasında fiziksel bir battaniye (film tabakası) oluşturarak oksijen temasını kesme, yakıt yüzeyini soğutma ve zehirli gaz emisyonlarını baskılama mekaniği üzerine kurulmuştur. Akaryakıt depolama terminalleri, tanker dolum rampaları, uçak hangarları, kimyasal proses tesisleri ve atık geri dönüşüm fabrikaları gibi heterojen kimyasal risk barındıran endüstriyel tesisler bu standardın hidrolik kriterlerine göre boyutlandırılır. Binaların yangından korunması hakkındaki ulusal yönetmeliklerin endüstriyel köpük uygulamalarındaki yasal omurgasını oluşturan bu standart; köpük sıvı depolarını, oranlayıcı (proportioner) vana istasyonlarını, indüktör sistemlerini ve periyodik test-bakım protokollerini mühendislik tabanlı bir zorunluluk olarak bağlayıcılığa kavuşturur.

Kimyasal Risk Analizi ve Köpük Konsantrasyonu Seçim İlkeleri

Köpüklü söndürme sistemlerinin tasarımında ilk adım, korunacak sahada depolanan veya işlenen sıvının kimyasal karakteristiğinin tam olarak belirlenmesidir. TS EN 13565-2 standardı, hidrolik hesaplardan önce kimyasal sıvının suyla karışabilme (polarite) durumunu ve yangın yükü davranışını inceler.

Polar Solventler ve Hidrokarbon Ayrımı

Söndürücü ajanın kimyasal bileşimi, yangına müdahale anında köpük battaniyenin kararlılığını doğrudan etkiler:

• Hidrokarbon Riskleri: Benzin, motorin, ham petrol ve jet yakıtı gibi suyla karışmayan sıvılardır. Bu alanlarda standart AFFF (Aqueous Film Forming Foam) veya Floroprotein esaslı köpük konsantrelerinin kullanımı uygundur. Köpük, sıvı yüzeyinde hızla yayılarak yangını saniyeler içinde kontrol altına alır.

• Polar Solvent Riskleri: Alkoller, asetonlar, eterler ve esterler gibi suyla tamamen karışabilen ve konvansiyonel köpük battaniyesini kimyasal olarak çözen (emen) sıvılardır. Standart, bu tür kimyasalların bulunduğu mahallerde kesinlikle AR-AFFF (Alcohol Resistant) alkole dayanıklı köpük konsantrelerinin kullanılmasını şart koşar. Polimerik bir film tabakası oluşturan bu köpükler, polar solventin köpük yapısını bozmasını engeller.

Genleşme Katsayılarına Göre Sistem Tipolojileri

TS EN 13565-2, köpük solüsyonunun (su ve köpük özü karışımı) hava ile karıştırıldığında ulaştığı hacimsel büyümeyi üç ana genleşme sınıfına ayırır. Her sınıfın mimari sahada uygulanma geometrisi ve mekanik ekipmanı tamamen farklıdır.

Düşük, Orta ve Yüksek Genleşmeli Köpük Uygulamaları

Tasarımcı mühendis, korunacak hacmin kapalı veya açık alan olmasına bağlı olarak şu üç yapısal topolojiden birini seçer:

• Düşük Genleşmeli Köpük Sistemleri (Low Expansion): Genleşme oranı 1:1 ile 1:20 arasındadır. Köpük oldukça ağır, akışkan ve rüzgara karşı dirençlidir. Akaryakıt tanklarının iç yüzeylerine yerleştirilen köpük odaları (foam chamber), yangın hidrant hatlarına bağlı köpük monitörleri ve tanker yükleme istasyonlarındaki köpük nozulları bu sınıftadır. Sıvı yüzeyinde yatayda yayılarak söndürme sağlar.

• Orta Genleşmeli Köpük Sistemleri (Medium Expansion): Genleşme oranı 1:20 ile 1:200 arasındadır. Genellikle açık kimyasal havuzlarda, döküntü alanlarında veya bent içlerinde dikey bir köpük örtüsü oluşturmak amacıyla tercih edilir. Rüzgardan kısmen etkilense de açık alan korumalarında efektif bir bariyer sunar.

• Yüksek Genleşmeli Köpük Sistemleri (High Expansion): Genleşme oranı 1:200 ile 1:1000 arasındadır. Çok az su ve köpük konsantresi ile devasa hacimlerin köpükle doldurulmasını sağlar. Uçak hangarları, kablo galerileri, lojistik depolar ve gemi makine daireleri gibi kapalı hacimlerin dakikalar içinde tabandan tavana kadar köpükle boğulması (total flooding) senaryolarında yüksek genleşmeli köpük jeneratörleri zorunlu kılınmıştır.

Oranlama Sistemleri Mühendisliği ve Hidrolik Kararlılık

Köpüklü söndürme sisteminin omurgası, su akışı esnasında köpük konsantresinin sisteme %1, %3 veya %6 gibi hassas oranlarda kesintisiz olarak enjekte edilmesini sağlayan oranlayıcı (proportioner) ünitelerdir. Standart, değişken debilerde bile oranlama hassasiyetinin korunmasını emreder.

Mekanik ve Hidrolik Oranlama Teknolojileri

TS EN 13565-2 kapsamında projelendirilen hidrolik odalarda yaygın olarak kullanılan oranlama altyapıları şunlardır:

• Mesaneli (Bladder) Tank Sistemleri: İçerisinde kauçuk bir membran (mesane) barındıran dikey veya yatay çelik tanklardır. Yangın pompasından gelen basınçlı suyun bir kısmı tankın içine, mesanenin dış yüzeyine yönlendirilir. Su basıncı mesaneyi sıkarak içindeki köpük sıvısını ana hatta monte edilmiş venturi oranlayıcıya doğru iter. Elektrik enerjisine ihtiyaç duymadan tamamen mekanik basınç dengesiyle çalışan bu sistemler, standartta yüksek güvenilirlik sınıfında değerlendirilir.

• Hat Tipi İndüktörler ve Pompalı Oranlayıcılar: Deşarj debisinin sabit olduğu sınırlı alanlarda venturi prensibiyle köpük emen hat içi indüktörler kullanılır. Çok büyük endüstriyel tesislerde ise debi dalgalanmalarından etkilenmeyen, su motorlu veya elektrikli hidrolik köpük pompaları (balanced pressure proportioning) hat üzerindeki akışı debimetrelerle ölçerek bilgisayar kontrollü oranlama yapar.

Deşarj Süreleri, Tasarım Yoğunlukları ve Su İhtiyacı Hesabı

Sistem boru şebekesinin çaplandırılması ve su deposu hacminin belirlenmesi, standardın risk gruplarına göre atadığı minimum uygulama yoğunluğu L/dk) ve deşarj sürelerine bağlıdır.

Hidrolik Tasarım Matrisi ve Kritik Süreler

Sıvı yüzey alanına metrekare başına düşmesi gereken dakikalık köpüklü su çözeltisi miktarı şu mühendislik parametreleriyle hesaplanır:

• Uygulama Yoğunluğu: Akaryakıt tankı iç korumalarında düşük genleşmeli köpük için asgari tasarım yoğunluğu genellikle 4,0L/dk m2 ile 6,5 L/dk m2 arasında belirlenir. Tanker yükleme alanlarında veya açık proses sahalarında bu değer 6,5 L/dk m2 ile 10,0 L dk m2 seviyelerine kadar yükseltilir.

• Operasyon Süresi: Standart, yangının tamamen söndürülmesi ve ardından soğutma sürecinin devam ederek geri ateşlenmenin (re-ignition) önlenmesi için deşarj sürelerini katı kurallara bağlar. Sabit köpük odası sistemlerinde kesintisiz deşarj süresi en az 30 ila 55 dakika arasında olmak zorundadır. Taşınabilir monitör veya hortum sistemlerinde ise bu süre minimum 20 ila 30 dakika olarak projelendirilir. Su deposu hacmi, bu süreler ve sistemin toplam debisi ($Q$) çarpılarak hesaplanır.

Devreye Alma, İşlevsel Kabul Testleri ve Köpük Kalite Kontrolü

Montaj aşaması biten bir köpüklü sistemin doğrulaması, sulu sistemlerde olduğu gibi sadece basınç testiyle sınırlandırılamaz. TS EN 13565-2, köpük konsantresinin kalitesini ve oranlama doğruluğunu ölçen özel fonksiyonel test prosedürleri içerir.

Oranlama Doğrulama ve Hidrostatik Testler

Sistem işletmeye alınmadan önce boru hatları 15bar veya maksimum çalışma basıncının 1,5 katında sızdırmazlık testine tabi tutulur. Ardından sistemin gerçek yangın anında doğru karışımı yapıp yapmadığını ölçmek için "oranlama doğruluğu testi" (proportioning test) gerçekleştirilir:

Sistem çalıştırılarak test vanasından deşarj edilen çözeltiden numune alınır. Refraktometre veya iletkenlik ölçer (conductivity meter) cihazları kullanılarak suyun içindeki köpük yüzdesi ölçülür. %3'lük bir sistem tasarlanmışsa, ölçülen değerin standart tolerans sınırları dahilinde (örneğin %3,0 ile %3,6 arasında) olduğu kanıtlanmak zorundadır. Çevresel yönetmelikler gereği, test esnasında gerçek köpük konsantresi yerine suyla simüle edilmiş test sıvıları veya deşarj edilen köpüğü hapseden özel geri kazanım sistemleri kullanılabilir.

Periyodik Bakım, Yaşlandırma Testleri ve Sürdürülebilirlik

Köpük konsantreleri, kimyasal yapıları gereği zamanla bozulabilen, çökelebilen veya çevre sıcaklığına bağlı olarak viskozitesini kaybedebilen malzemelerdir. Standart, sistemin operasyonel ömrü boyunca yürütülmesi gereken periyodik kontrol rejimini zorunlu kılar.

Yıllık Kimyasal Analiz Laboratuvar Testleri

İşletme yönetimi, sistemin acil durumlarda çalışmaya hazır olduğunu belgelemek için şu periyodik bakım takvimine uymakla yükümlüdür:

Haftalık olarak köpük tankı sıvı seviyeleri, vana konumları ve hat basınçları kontrol edilmelidir. Aylık periyotlarda köpük pompalarının start testleri yapılmalıdır. En kritik kural ise her yıl en az bir kez köpük tankından alınan numunelerin akredite laboratuvarlara gönderilerek "yaşlandırma ve kalite analizi" testlerine tabi tutulmasıdır. Laboratuvarda köpüğün pH değeri, viskozitesi, genleşme oranı ve drenaj süresi (köpüğün tekrar suya dönüşme hızı) ölçülür. Özelliklerini kaybetmiş köpük konsantreleri sistemden tahliye edilerek yenilenmeli ve tüm bu teknik süreçler "Yangın Sistemi Seyir Defteri"ne işlenmelidir.

Sonuç

TS EN 13565-2 standardı, endüstriyel tesislerin parlayıcı kimyasal yangınlarına karşı korunmasında mühendislik kriterlerini belirleyen en üst düzey teknik referanstır. Kimyasal risk analizine dayanmayan yanlış köpük seçimi, yetersiz oranlama altyapısı veya ihmal edilmiş periyodik bakımlar, yangın anında tüm köpük stokunun saniyeler içinde yok olmasına ve tesislerin tamamen kül olmasına yol açar. Bu nedenle, modern endüstriyel tesislerin tasarımından işletme aşamasına kadar tüm köpüklü söndürme altyapısı TS EN 13565-2 disiplini ile yönetilmek zorundadı
